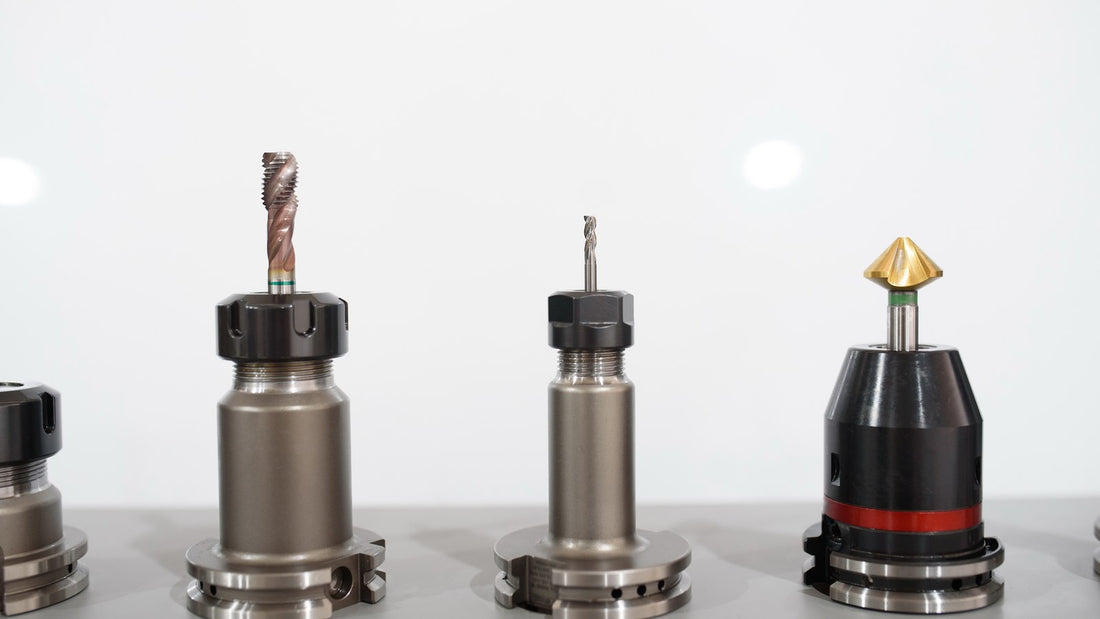

Jak dobrać średnicę, trzpień i prędkość obrotową freza?

Dobór freza nie zaczyna się od samego kształtu ostrza. O powodzeniu pracy decyduje jednocześnie średnica robocza, średnica trzpienia, sposób mocowania, wysięg oraz prędkość obrotowa dopasowana do materiału i narzędzia.

W kategorii frezy znajdują się przede wszystkim rozwiązania do obróbki metalu, w tym frezy i pilniki obrotowe, frezy trepanacyjne oraz pogłębiacze. Przed zakupem zawsze porównaj dane z karty freza z instrukcją urządzenia i parametrami jego uchwytu.

Z artykułu dowiesz się:

• jak odróżnić średnicę roboczą od średnicy trzpienia,
• jak sprawdzić zgodność freza z uchwytem urządzenia,
• dlaczego wysięg wpływa na drgania i jakość obróbki,
• jak bezpiecznie ustalać obroty oraz kiedy stosować chłodzenie.

Średnica robocza a promień i tempo obróbki

Średnica robocza opisuje część freza, która faktycznie skrawa materiał. Nie należy utożsamiać jej ze średnicą trzpienia ani z długością całego narzędzia. Większa średnica zwykle pozwala obrabiać szerszy obszar lub wykonywać większy otwór, ale jednocześnie zwiększa opory skrawania i wymagania wobec napędu.

W praktyce mały frez daje lepszą kontrolę w miejscach trudno dostępnych, przy wykańczaniu krawędzi, korekcie zadziorów i pracy na mniejszych promieniach. Przykładem jest FREZ Pilnik obrotowy z węglika, łukowy zaokrąglony 3mm. Średnica 3 mm może ułatwić dojście do niewielkich obszarów, lecz nie oznacza automatycznie, że narzędzie będzie odpowiednie do każdej szlifierki, frezarki czy wiertarki.

Większa średnica robocza ma sens wtedy, gdy obrabiany detal i moc urządzenia pozwalają pracować stabilnie. Na przykład Pilnik frez obrotowy do metalu RBF 8x20mm należy oceniać nie tylko przez pryzmat oznaczenia 8x20 mm, lecz także pod kątem materiału, geometrii, mocowania i dopuszczalnych obrotów podanych przez producenta.

Przy frezach trepanacyjnych średnica robocza odpowiada średnicy wykonywanego otworu. Nie jest to jednak jedyne kryterium: trzeba sprawdzić również system mocowania, możliwą głębokość pracy, materiał oraz zastosowanie odpowiedniego urządzenia. Frez obwodowy trepanacyjny HSS 13 mm / 30 mm jest przykładem narzędzia, którego oznaczenie średnicy i długości roboczej należy odczytywać razem z wymaganiami dotyczącymi napędu i uchwytu.

Średnica trzpienia i zgodność z uchwytem

Trzpień to część freza zaciskana w uchwycie. Jego średnica musi odpowiadać zakresowi i typowi uchwytu urządzenia. Oznaczenie średnicy roboczej freza nie mówi, jaki ma trzpień. To jedna z najczęstszych przyczyn błędnego zakupu: użytkownik widzi frez 6 mm lub 8 mm i zakłada, że będzie on pasował do uchwytu o identycznym oznaczeniu.

Najpierw odczytaj z karty produktu średnicę trzpienia. Następnie sprawdź, czy uchwyt tulejkowy, wiertarski albo system mocowania w urządzeniu przyjmuje dokładnie ten wymiar. Uchwyt powinien być czysty, nieuszkodzony i prawidłowo dokręcony. Nie stosuj prowizorycznych redukcji, taśm ani podkładek, aby „dopasować” zbyt cienki trzpień. Takie rozwiązania sprzyjają biciu, ślizganiu się narzędzia i jego uszkodzeniu.

W przypadku frezów trepanacyjnych istotny jest nie tylko sam wymiar, ale cały system mocowania oraz współpraca z akcesoriami. Jeśli praca ma być wykonywana na konstrukcjach stalowych, sprawdź urządzenia z kategorii wiertarki magnetyczne, porównując ich uchwyt i zalecenia producenta z wybranym frezem.

Przed zamówieniem warto rozdzielić na liście parametrów trzy pozycje: średnicę roboczą, średnicę trzpienia oraz typ uchwytu. Dopiero zgodność wszystkich trzech informacji pozwala przejść do oceny obrotów i zastosowania.

Wysięg freza i ryzyko drgań

Wysięg to długość części narzędzia wystającej poza uchwyt. Im większy wysięg, tym większa podatność układu na drgania. Drgania pogarszają powierzchnię, zwiększają hałas, obciążają łożyska urządzenia i mogą prowadzić do wykruszenia ostrza albo poluzowania freza.

Zasada praktyczna jest prosta: mocuj frez możliwie głęboko, pozostawiając tylko taki wysięg, jaki jest potrzebny do dojścia do obrabianego miejsca. Nie zaciskaj uchwytu na części roboczej i nie wsuwaj freza głębiej, niż pozwala jego konstrukcja. Granice bezpiecznego mocowania oraz ewentualne oznaczenia na trzpieniu wynikają z danych producenta.

Ryzyko drgań rośnie szczególnie wtedy, gdy łączą się kilka czynników: długi wysięg, duża średnica robocza, nierówny detal, zużyty uchwyt i zbyt agresywny docisk. Zamiast zwiększać nacisk, należy najpierw skontrolować zamocowanie materiału, stan freza oraz ustawienia urządzenia. Przy obróbce wąskich elementów detal musi być stabilnie unieruchomiony.

Prędkość obrotowa a materiał i średnica

Nie istnieje jedna uniwersalna liczba obrotów dla wszystkich frezów. Dopuszczalna prędkość zależy od materiału ostrza, średnicy roboczej, geometrii, obrabianego materiału, chłodzenia oraz konkretnego urządzenia. Maksymalną wartość należy zawsze odczytać z karty produktu lub dokumentacji producenta freza, a następnie upewnić się, że urządzenie pozwala pracować w tym zakresie.

Wraz ze wzrostem średnicy rośnie prędkość liniowa na obwodzie przy tych samych obrotach. Dlatego frez o większej średnicy nie powinien być automatycznie używany na identycznych ustawieniach jak mniejszy. Również materiał obrabiany zmienia wymagania: innej kontroli ciepła wymaga stal, innej aluminium, a jeszcze innej obróbka muru frezem przeznaczonym do takiego zastosowania.

Zbyt wysokie obroty mogą powodować przegrzewanie, przyspieszone zużycie i pogorszenie jakości obróbki. Zbyt niskie mogą sprzyjać szarpaniu oraz nierównemu skrawaniu. Ustawienie dobiera się w granicach wskazanych przez producenta, obserwując pracę narzędzia i unikając nadmiernego docisku. Nie przekraczaj maksymalnych obrotów ani freza, ani urządzenia.

Kiedy potrzebne jest chłodzenie lub smarowanie

Chłodzenie lub smarowanie jest szczególnie ważne tam, gdzie podczas skrawania powstaje dużo ciepła, zwłaszcza przy obróbce metalu i wykonywaniu otworów frezem trepanacyjnym. Jego rolą jest ograniczenie temperatury, poprawa warunków skrawania i pomoc w odprowadzaniu wiórów. Konkretna metoda zależy od narzędzia, materiału oraz zaleceń producenta.

Nie zakładaj, że każdy frez powinien pracować identycznie: część zastosowań wymaga chłodziwa, inne mogą wymagać pracy na sucho zgodnie z przeznaczeniem narzędzia. Warto też kontrolować odprowadzanie wiórów. Zalegające wióry zwiększają tarcie i ryzyko przegrzania, a przy frezach trepanacyjnych mogą utrudnić wykonanie czystego otworu.

Checklista parametrów przed zakupem

1. Ustal materiał obrabianego elementu oraz rodzaj zadania: usuwanie zadziorów, kształtowanie, pogłębianie czy wykonywanie otworu.
2. Sprawdź średnicę roboczą i geometrię freza odpowiednią do planowanego miejsca pracy.
3. Odczytaj średnicę trzpienia albo system mocowania, a następnie porównaj go z uchwytem urządzenia.
4. Zweryfikuj wymagany wysięg i możliwość stabilnego zamocowania freza oraz detalu.
5. Porównaj maksymalne obroty freza z zakresem obrotów urządzenia.
6. Sprawdź materiał ostrza, zalecenia dotyczące chłodzenia i sposób odprowadzania wiórów.
7. Przy frezach trepanacyjnych potwierdź także zgodność z napędem, uchwytem i akcesoriami.

FAQ

Jak dobrać trzpień freza?

Odczytaj średnicę trzpienia w karcie freza i porównaj ją z zakresem oraz typem uchwytu w urządzeniu. Trzpień musi być mocowany bez luzu, zgodnie z instrukcją producenta. Nie wybieraj freza wyłącznie na podstawie średnicy części roboczej.

Ile obrotów do freza?

Ustaw obroty wyłącznie w zakresie dopuszczonym dla konkretnego freza i urządzenia. Nie ma jednej wartości dla wszystkich średnic i materiałów. Sprawdź kartę produktu, materiał ostrza, średnicę roboczą, obrabiany materiał oraz wymagania dotyczące chłodzenia.

Czy frez 8 mm pasuje do uchwytu 6 mm?

Nie można tego potwierdzić na podstawie samego oznaczenia 8 mm. Może ono dotyczyć średnicy roboczej, a nie trzpienia. Frez pasuje tylko wtedy, gdy średnica jego trzpienia i typ mocowania są zgodne z uchwytem 6 mm oraz zaleceniami producentów obu elementów.

Dlaczego frez bije?

Najczęstsze powody to niedopasowany lub zabrudzony uchwyt, nieprawidłowe dokręcenie, uszkodzony trzpień, nadmierny wysięg albo zużyte elementy urządzenia. Zatrzymaj pracę, odłącz urządzenie od zasilania i sprawdź frez, uchwyt oraz sposób zamocowania. Nie kontynuuj obróbki narzędziem, które wykazuje wyraźne bicie.
