Frez trepanacyjny czy otwornica – czym wykonać precyzyjny otwór?

Duży, równy otwór nie zawsze wykonuje się tym samym narzędziem. W metalu wybór między frezem trepanacyjnym a otwornicą wpływa na tempo pracy, wymagania wobec maszyny, głębokość cięcia oraz wygląd krawędzi.

W kategorii frezy dominują rozwiązania przeznaczone do obróbki metalu, w tym frezy trepanacyjne. Nie oznacza to jednak, że każdy frez będzie pasował do każdej wiertarki ani że otwornica nie sprawdzi się w danym zadaniu. Przed zakupem trzeba zestawić materiał, średnicę i głębokość otworu z mocowaniem narzędzia oraz możliwościami napędu.

Najprostsza zasada brzmi: do seryjnego lub wymagającego precyzji wykonywania otworów w stali często wybiera się frez trepanacyjny używany z odpowiednią wiertnicą, natomiast otwornica bywa praktyczna w wielu innych materiałach i zastosowaniach. Ostateczna decyzja wymaga jednak sprawdzenia parametrów konkretnego zestawu.

Z artykułu dowiesz się:

• jak różni się sposób pracy frezu trepanacyjnego i otwornicy,
• dlaczego maszyna, uchwyt i prowadzenie mają znaczenie dla bezpieczeństwa oraz efektu,
• jak dobrać narzędzie do materiału, średnicy i wymaganej głębokości otworu,
• kiedy potrzebny jest sworzeń wypychający oraz co sprawdzić przed rozpoczęciem pracy.

Jak działa frez trepanacyjny, a jak otwornica

Frez trepanacyjny, nazywany też frezem obwodowym, skrawa materiał po obwodzie planowanego otworu. Nie zamienia całej jego objętości w wióry, lecz pozostawia rdzeń, który po zakończeniu operacji jest usuwany. Właśnie ten mechanizm ogranicza ilość skrawanego materiału w porównaniu z klasycznym wiertłem o dużej średnicy.

Otwornica również pracuje obwodowo i wycina krążek materiału. Jej konstrukcja oraz typowe zastosowanie zależą jednak od wersji: inne rozwiązania stosuje się do drewna, płyt, tworzyw, ceramiki czy metalu. Otwornice bimetalowe są często rozpatrywane przy pracach w metalu, ale ich przydatność zależy od grubości i rodzaju materiału, wymagań dotyczących otworu oraz dopuszczeń producenta narzędzia i wiertarki.

Frez trepanacyjny do metalu jest rozwiązaniem wyspecjalizowanym. Przykładem jest Frez obwodowy trepanacyjny HSS 13 mm / 30 mm. Nazwa wskazuje średnicę 13 mm i długość 30 mm, ale przed użyciem nadal należy potwierdzić zgodność materiału ostrza, systemu mocowania oraz parametrów obróbki z planowaną pracą.

Różnice w maszynie, mocowaniu i prowadzeniu

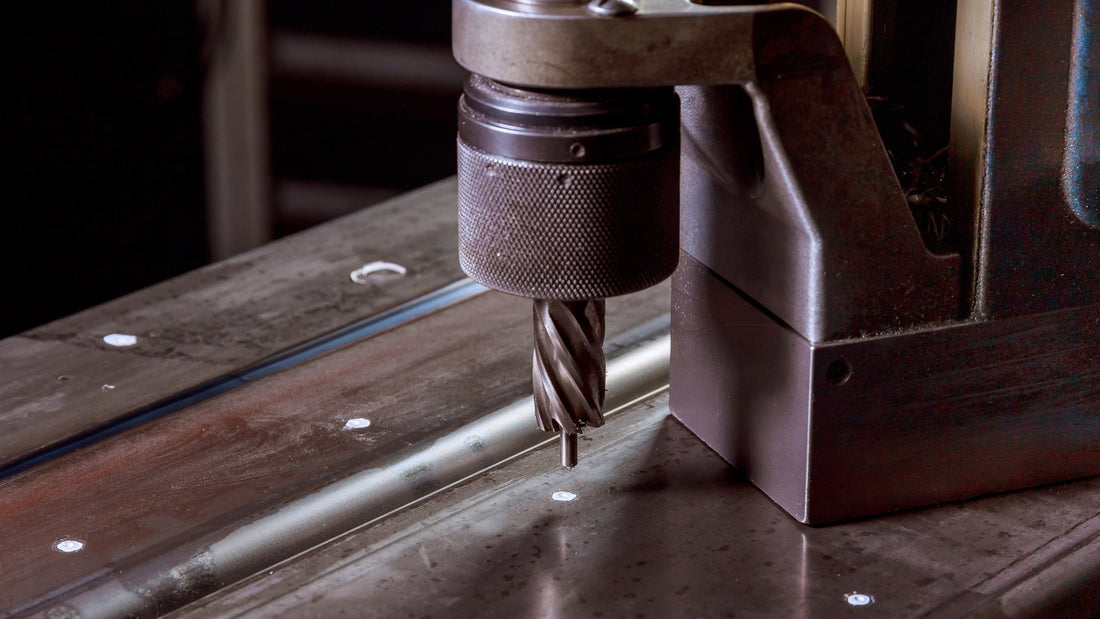

To, czym napędzisz narzędzie, jest równie ważne jak samo ostrze. Frezy trepanacyjne do metalu często współpracują z wiertnicami magnetycznymi. Taka maszyna jest przeznaczona do stabilnego wykonywania otworów w elementach stalowych, gdy podłoże zapewnia warunki bezpiecznego działania magnesu. Warto sprawdzić ofertę wiertarek magnetycznych, ale decyzję o zestawieniu konkretnego frezu z urządzeniem należy oprzeć na dokumentacji obu produktów.

Otwornicę zwykle mocuje się przez trzpień lub adapter dobrany do uchwytu wiertarki albo innego napędu. Frez trepanacyjny może wymagać odmiennego uchwytu, a różnica w średnicy trzpienia, sposobie blokowania lub obsługiwanym systemie wystarczy, aby połączenie było nieprawidłowe. Nie należy improwizować z przejściówkami, które nie są przewidziane przez producentów.

Prowadzenie także przebiega inaczej. W frezowaniu trepanacyjnym ważne są osiowość, stabilny docisk i brak drgań. Przy otwornicy istotne pozostają pewne zamocowanie materiału oraz rozpoczęcie pracy bez „chodzenia” narzędzia po powierzchni. Niezależnie od technologii element obrabiany musi być unieruchomiony, a operator powinien stosować środki ochrony indywidualnej odpowiednie do pracy skrawaniem.

Materiał oraz zakres średnic

Najpierw określ materiał, a dopiero potem wybieraj rodzinę narzędzi. Do stali i innych metali należy stosować frez lub otwornicę przeznaczone przez producenta do danego materiału. HSS jest popularnym materiałem narzędziowym w frezach do metalu, a warianty TCT wykorzystują płytki z węglików spiekanych. Nie jest to jednak prosty podział na „lepsze” i „gorsze” rozwiązanie: znaczenie mają gatunek oraz grubość obrabianego metalu, warunki pracy i wskazania producenta.

Otwornice warto rozważać zwłaszcza wtedy, gdy ten sam typ pracy dotyczy materiałów innych niż stal konstrukcyjna, na przykład drewna, płyt lub tworzyw, pod warunkiem dobrania właściwej wersji. W sklepowej kategorii frezów nie należy natomiast szukać pełnego przekroju narzędzi stolarskich.

Średnica otworu powinna być dobrana do wymiaru końcowego, z uwzględnieniem ewentualnej późniejszej obróbki. Przy otworach pod śrubę, przepust lub rurę sprawdź nie tylko wymiar nominalny, lecz także tolerancję wymaganą przez projekt. Praca „na oko” i rozwiercanie przypadkowym narzędziem często pogarszają geometrię krawędzi.

Głębokość wiercenia i usuwanie rdzenia

Głębokość skrawania jest jednym z najważniejszych ograniczeń frezu trepanacyjnego. Nie zakładaj, że narzędzie wykona otwór w dowolnie grubym profilu tylko dlatego, że jego średnica jest właściwa. Przykładowo Frez obwodowy trepanacyjny HSS 14 mm / 50 mm ma w nazwie średnicę 14 mm i wartość 50 mm. Przed pracą należy zweryfikować znaczenie tego oznaczenia w danych producenta, a także uwzględnić konstrukcję materiału, mocowanie i potrzebny zapas roboczy.

Po frezowaniu pozostaje rdzeń. Do jego prawidłowego usuwania służy sworzeń wypychający, który pomaga również w prowadzeniu narzędzia na początku operacji, jeśli dany system go przewiduje. Przykładem akcesorium jest Teleskopowy sworzeń wypychacza do wiertnic 30 mm - 2 szt.. Sama nazwa nie przesądza o zgodności z wybranym frezem lub wiertnicą; trzeba porównać wymagany typ i wymiary sworznia z systemem narzędzia.

Typowy błąd to kontynuowanie pracy, gdy rdzeń nie jest właściwie usuwany albo narzędzie zaczyna się blokować. Należy przerwać obróbkę, odłączyć napęd zgodnie z instrukcją i ocenić przyczynę. Wyciąganie rdzenia ręką z pracującego narzędzia jest niedopuszczalne.

Koszt otworu, tempo i jakość krawędzi

Przy pojedynczym otworze ocena kosztu nie powinna ograniczać się do ceny narzędzia. Trzeba uwzględnić czas ustawienia, przygotowanie stanowiska, ewentualne chłodzenie, trwałość ostrza, potrzebę gratowania oraz ryzyko uszkodzenia materiału. Frez trepanacyjny może być racjonalnym wyborem, gdy liczy się powtarzalność i sprawne wykonanie otworów w metalu odpowiednią maszyną. Otwornica będzie z kolei użyteczna tam, gdzie jej konstrukcja odpowiada materiałowi i napędowi.

Jakość krawędzi zależy od wielu czynników: ostrości narzędzia, właściwych obrotów, stabilności, docisku, chłodzenia oraz grubości materiału. Zbyt wysokie obroty mogą przegrzać ostrze, a zbyt agresywny posuw powoduje drgania i wykruszenia. Po wykonaniu otworu zawsze sprawdź obecność zadziorów; w wielu zastosowaniach trzeba je usunąć pogłębiaczem lub innym narzędziem do gratowania.

Praktyczna checklista przed doborem narzędzia

1. Określ materiał i jego grubość: stal, inny metal, drewno, płyta czy tworzywo wymagają różnych narzędzi.
2. Ustal wymaganą średnicę, tolerancję oraz czy otwór ma być przelotowy.
3. Sprawdź maksymalną głębokość pracy konkretnego frezu albo otwornicy.
4. Porównaj mocowanie narzędzia z uchwytem maszyny oraz potwierdź zgodność według producentów.
5. Zweryfikuj zalecane obroty, posuw i sposób chłodzenia dla danego materiału.
6. Przy frezie trepanacyjnym dobierz właściwy sworzeń wypychający, jeśli system go wymaga.
7. Zapewnij stabilne zamocowanie detalu i zaplanuj usunięcie zadziorów po obróbce.

FAQ

Frez trepanacyjny czy otwornica do stali?

Do wykonywania precyzyjnych otworów w stali, zwłaszcza z użyciem odpowiedniej wiertnicy, często wybiera się frez trepanacyjny przeznaczony do metalu. Otwornica do stali może być właściwa w określonych zastosowaniach, jeżeli jej producent dopuszcza dany materiał i grubość. Porównaj także mocowanie, obroty oraz wymagania dotyczące chłodzenia.

Czym wiercić duży otwór w metalu?

Duży otwór w metalu można wykonać frezem trepanacyjnym lub odpowiednio dobraną otwornicą. Wybór zależy od średnicy, grubości i rodzaju metalu, wymaganej jakości oraz posiadanej maszyny. Przy frezie trepanacyjnym szczególnie ważna jest zgodność z wiertnicą i jej uchwytem.

Do czego służy sworzeń wypychający?

Sworzeń wypychający służy w systemach frezów trepanacyjnych do prowadzenia narzędzia i wypchnięcia rdzenia po wykonaniu otworu. Jego typ musi odpowiadać konkretnemu frezowi i wiertnicy. Nie należy zakładać zamienności na podstawie samej nazwy akcesorium.

HSS czy TCT?

HSS i TCT dobiera się do materiału, warunków obróbki oraz zaleceń producenta narzędzia. HSS jest stosowany w frezach do metalu, natomiast TCT oznacza rozwiązanie z płytkami z węglików spiekanych. Wybór nie powinien opierać się wyłącznie na materiale ostrza, lecz także na grubości i rodzaju metalu, maszynie, obrotach oraz chłodzeniu.
