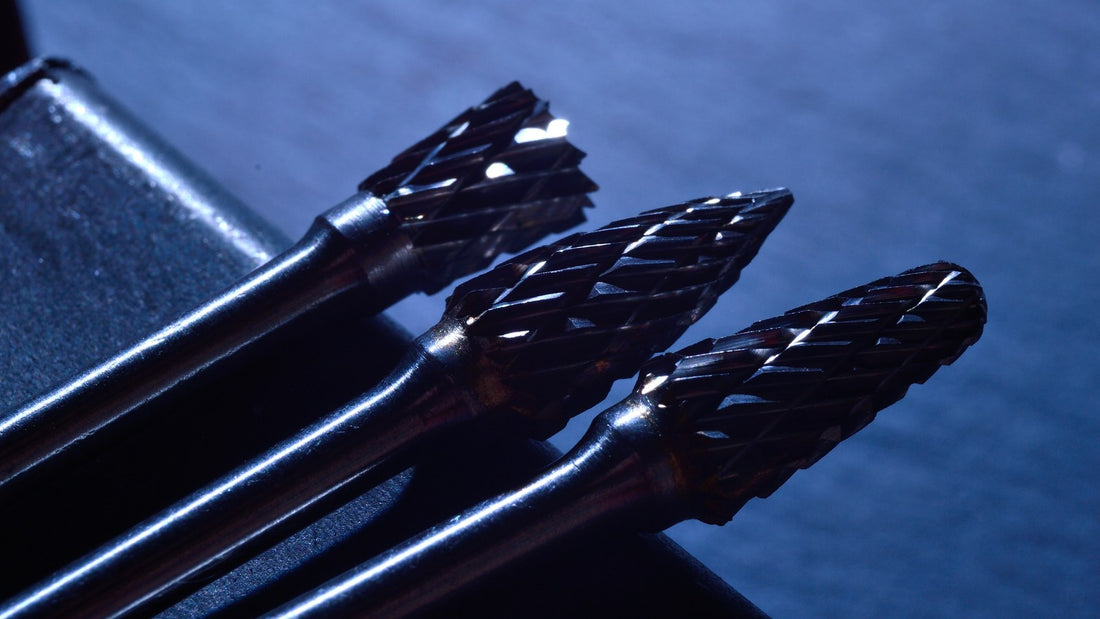

Frezy obrotowe z węglika – jak dobrać kształt do obrabianego elementu?
Frezy obrotowe z węglika, nazywane też pilnikami obrotowymi, służą przede wszystkim do precyzyjnej obróbki metalu: usuwania zadziorów, korygowania krawędzi, pracy w otworach i formowania profili. O wyniku decyduje nie tylko materiał narzędzia, lecz także geometria części roboczej, stabilność mocowania oraz dopasowanie do urządzenia.
W kategorii frezy znajdują się różne grupy narzędzi, dlatego przed zakupem warto odróżnić pilnik obrotowy z węglika od frezu trepanacyjnego, pogłębiacza czy frezu diamentowego. Ten poradnik dotyczy kształtowych pilników obrotowych do obróbki metalu.
Z artykułu dowiesz się:
- jak połączyć kształt frezu z dostępem do obrabianego miejsca,
- kiedy wybrać walec, kulę, stożek, owal, płomień lub kształt ostrołukowy,
- które wymiary sprawdzić przed zamocowaniem narzędzia,
- jak ograniczać drgania, przegrzewanie i zapychanie frezu.
Do czego służą frezy obrotowe z węglika
Frezy obrotowe z węglika stosuje się tam, gdzie materiał trzeba usuwać miejscowo i z kontrolą: przy gratowaniu krawędzi po cięciu lub wierceniu, wyrównywaniu spoin, korygowaniu odlewów, opracowywaniu otworów oraz wykańczaniu przejść między powierzchniami. Ich przewaga polega na możliwości prowadzenia narzędzia po łuku, w zagłębieniu albo przy zmiennym profilu detalu.
Dobór zaczyna się od odpowiedzi na trzy pytania: czy obrabiana jest płaszczyzna, otwór czy wnęka; czy trzeba zachować ostry narożnik, czy wykonać łagodne przejście; oraz jak głęboko można bezpiecznie wprowadzić część roboczą. Sam kształt frezu nie przesądza jeszcze o kompatybilności. Należy potwierdzić materiał ostrza, średnicę trzpienia i możliwości uchwytu urządzenia, dopuszczalne obroty oraz zalecenia producenta dotyczące chłodzenia i pracy w obrabianym materiale.
Do typowych błędów należy używanie frezu do agresywnego zbierania materiału na całej szerokości, gdy potrzebna jest jedynie korekta krawędzi. Równie problematyczne jest wprowadzanie dużej głowicy do ciasnego otworu bez sprawdzenia miejsca na manewr. W takich sytuacjach geometria jest ważniejsza niż sama chęć zastosowania możliwie największego frezu.
Kształty walcowe i zaokrąglone
Frez walcowy jest praktycznym wyborem do pracy na prostych krawędziach, płaskich powierzchniach i w miejscach, w których trzeba utrzymać liniowy profil. Ułatwia zbieranie materiału wzdłuż krawędzi oraz wyrównywanie krótkich, dostępnych odcinków. W narożniku wewnętrznym trzeba jednak zachować ostrożność: czoło i boczna powierzchnia frezu nie zawsze pozwolą dojść do samego dna zależnie od geometrii detalu.
Przykładem rozwiązania do drobniejszych miejsc jest FREZ Pilnik obrotowy z węglika, walcowy 3mm. Wymiary podane w nazwie trzeba zestawić z rzeczywistą przestrzenią roboczą i średnicą chwytu akceptowaną przez urządzenie. Nie należy zakładać, że oznaczenie narzędzia automatycznie opisuje wszystkie jego wymiary montażowe.
Do grupy kształtów zaokrąglonych można zaliczyć również frezy o łagodnie profilowanej części roboczej. Są przydatne, gdy krawędź ma zostać złamana bez tworzenia wyraźnej płaszczyzny fazy. Pozwalają prowadzić narzędzie płynniej po przejściach, ale wymagają lekkiego nacisku: zbyt silne dociśnięcie może szybko zmienić promień obrabianej krawędzi.
Kształty kuliste i owalne
Frez kulisty najlepiej sprawdza się w punktowym opracowaniu: w zaokrąglaniu dna małych zagłębień, usuwaniu lokalnych zadziorów oraz łagodzeniu ostrych przejść. Kulista końcówka nie służy do wykonywania idealnie płaskich powierzchni, lecz do tworzenia lub korygowania promieni. Im mniejsza strefa obróbki, tym ważniejsze stają się stabilne prowadzenie oraz kontrola czasu kontaktu z materiałem.
W pracy przy niewielkich detalach przykładem może być Pilnik frez obrotowy z węglika, kulisty 3mm. Taki kształt warto rozważyć, gdy priorytetem jest dostęp do zagłębienia i łagodne wykończenie, a nie formowanie długiej prostej fazy.
Frez owalny ma wydłużony, obły profil. Łączy możliwość pracy na zaokrąglonych powierzchniach z większym obszarem kontaktu niż kula. Będzie użyteczny przy wygładzaniu przejść, obróbce wklęsłych powierzchni i usuwaniu materiału na łagodnych profilach. Przykład stanowi Pilnik obrotowy z węglika, owalny 3mm. Jeśli detal ma ciasne, głębokie zakamarki, owal może nie zapewnić takiego dostępu jak smukły stożek lub płomień.
Kształty stożkowe, płomieniowe i ostrołukowe
Frez stożkowy wybiera się przede wszystkim do otworów, fazowania, poszerzania dostępnych wejść oraz pracy w miejscach zwężających się ku dnu. Pozwala stopniowo zwiększać zakres obróbki, bez natychmiastowego kontaktu pełną średnicą części roboczej. Pilnik frez obrotowy z węglika, stożkowy 3mm może być przykładem do prac, w których istotne są kontrolowane dojście i profil stożkowy. Nie zastępuje on automatycznie pogłębiacza: wymagany kąt i zastosowanie należy zweryfikować osobno.
Kształt płomieniowy jest smukły, a jednocześnie ma obłą powierzchnię roboczą. Ułatwia dojście do przejść, wąskich szczelin i profili, których nie warto opracowywać szerokim walcem. Może służyć do wykańczania krawędzi i delikatnego kształtowania wnęk. Przykładem jest Pilnik frez obrotowy z węglika, płomieniowy 3mm. Trzeba prowadzić go bez bocznego wymuszania kierunku, ponieważ smukła część robocza jest bardziej wrażliwa na drgania.
Frez ostrołukowy ma najbardziej skoncentrowany koniec roboczy spośród omawianych geometrii. Stosuje się go do dojścia w ostre naroża, wąskie rowki i miejsca, gdzie promień kuli lub owalu byłby za duży. Nie jest natomiast pierwszym wyborem do szybkiego zbierania materiału z dużej powierzchni. Ostry czubek łatwo przeciążyć, dlatego pracę należy prowadzić krótkimi, kontrolowanymi ruchami.
Średnica trzpienia i części roboczej
Przed montażem sprawdź osobno średnicę trzpienia oraz średnicę i długość części roboczej. Trzpień musi odpowiadać możliwościom tulei zaciskowej lub uchwytu narzędzia; część robocza musi zmieścić się w otworze, wnęce albo przy krawędzi z zapasem na bezpieczne prowadzenie. Nie należy mocować frezu na zbyt małej głębokości ani stosować przypadkowych redukcji bez potwierdzenia ich przeznaczenia.
Równie istotne są obroty urządzenia. Porównaj zakres i sposób regulacji maszyny z wymaganiami producenta frezu. Do pracy z pilnikami obrotowymi wykorzystuje się m.in. odpowiednie frezarki i inne narzędzia obrotowe, ale sama nazwa urządzenia nie wystarcza do potwierdzenia połączenia. W przypadku wykonywania otworów w metalu osobną grupę narzędzi stanowią frezy trepanacyjne stosowane z wiertarkami magnetycznymi; nie należy mylić ich funkcji z funkcją pilnika obrotowego.
Jak ograniczyć drgania i zapychanie
Drgania pogarszają jakość powierzchni, obciążają trzpień i utrudniają precyzyjne prowadzenie. Obrabiany element powinien być stabilnie zamocowany, a frez osadzony prosto i zgodnie z instrukcją urządzenia. Nie wysuwaj narzędzia dalej, niż wymaga dostęp do miejsca obróbki. W miarę możliwości zaczynaj od mniej widocznego fragmentu detalu, aby ocenić zachowanie zestawu.
Zapychanie ogranicza właściwy dobór frezu do materiału, umiarkowany nacisk i regularne oczyszczanie części roboczej. Nadmierny docisk nie przyspiesza bezpiecznie pracy: zwiększa temperaturę, sprzyja przywieraniu materiału i pozostawia nierówną powierzchnię. Stosuj chłodzenie lub smarowanie tylko wtedy, gdy zaleca je producent frezu, obrabianego materiału i urządzenia.
Krótka checklista przed rozpoczęciem pracy:
- określ, czy potrzebujesz frezu do krawędzi, otworu, wnęki czy promienia,
- dobierz geometrię do dostępu, a nie wyłącznie do rozmiaru detalu,
- potwierdź materiał ostrza, wymiary trzpienia i parametry części roboczej,
- sprawdź dopuszczalne obroty, mocowanie oraz zalecenia dotyczące chłodzenia,
- zamocuj detal stabilnie i prowadź frez bez gwałtownych ruchów.
FAQ
Jaki frez do gratowania?
Do prostych, dostępnych krawędzi najczęściej pasuje kształt walcowy. Do łagodnego złamania krawędzi lub pracy na przejściu lepszy może być owal albo płomień. Przy lokalnym zadziorze w zagłębieniu pomocny będzie frez kulisty. Wybór zależy od tego, czy trzeba zachować płaszczyznę, wykonać promień czy dojść do ciasnego miejsca.
Jaki frez do otworu?
Do opracowania wejścia do otworu i pracy przy zwężającym się dostępie zwykle wybiera się frez stożkowy. Do usunięcia zadzioru z wnętrza lub zaokrąglenia dna można rozważyć kulę albo smukły płomień. Przed pracą zmierz otwór i sprawdź, czy średnica części roboczej oraz trzpień są odpowiednie dla detalu i urządzenia.
Frez kulisty czy stożkowy?
Kulisty wybierz do promieni, punktowego wygładzania i obłych zagłębień. Stożkowy będzie właściwszy do fazowania, dojścia w zwężenia i kształtowania profilu stożkowego. Jeśli celem jest jedynie usunięcie ostrej krawędzi przy wejściu do otworu, stożek zwykle daje łatwiejszą kontrolę; gdy chcesz uzyskać łagodne zaokrąglenie, lepsza będzie kula.
Jakie obroty dla freza z węglika?
Nie ma jednej bezpiecznej wartości dla wszystkich frezów z węglika. Obroty dobiera się według zaleceń producenta frezu i urządzenia, średnicy części roboczej, materiału detalu oraz stabilności mocowania. Nie przekraczaj limitu podanego dla narzędzia lub maszyny. Jeżeli pojawiają się silne drgania, przebarwienie materiału albo zapychanie, przerwij pracę i zweryfikuj dobór parametrów oraz technikę prowadzenia.
