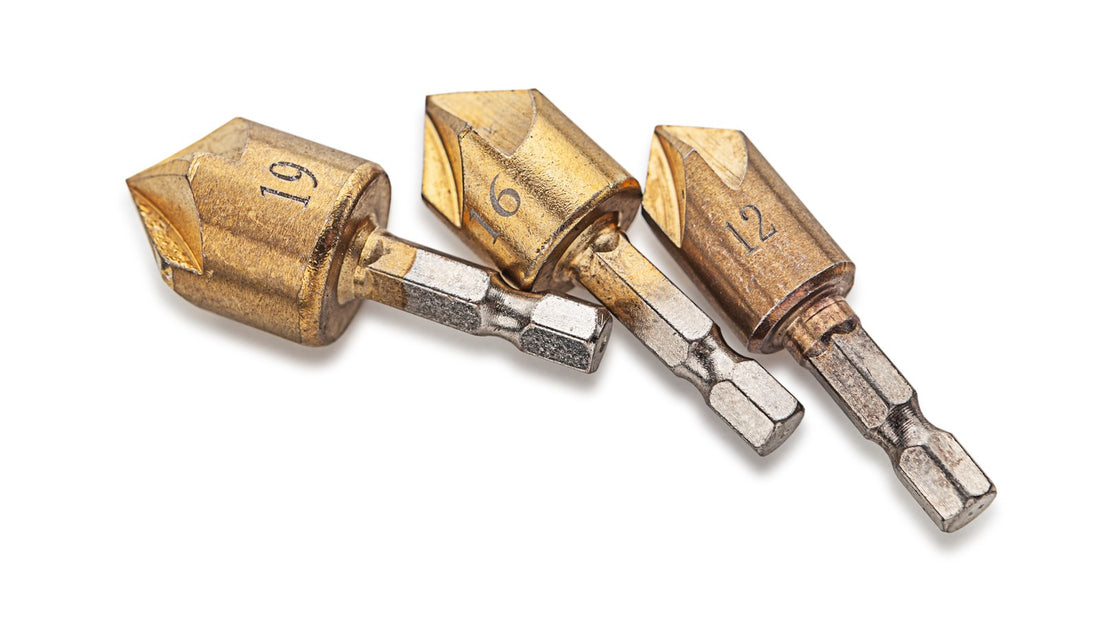

Pogłębiacz stożkowy – jak wykonać czyste gniazdo pod łeb śruby?

Pogłębiacz stożkowy pozwala przygotować otwór tak, aby łeb śruby stożkowej mógł oprzeć się równo i nie wystawał ponad powierzchnię elementu. To również praktyczne narzędzie do usuwania ostrych zadziorów po wierceniu, zwłaszcza w metalu.

W kategorii frezy znajdują się przede wszystkim rozwiązania przeznaczone do obróbki metalu, w tym pogłębiacze stożkowe HSS, zestawy oraz narzędzia do gratowania. Przed zakupem warto porównać geometrię śruby, materiał obrabianego detalu i możliwości używanego urządzenia.

Z artykułu dowiesz się:

• czym różni się wykonanie gniazda pod łeb śruby od samego gratowania otworu,
• jak zestawić średnicę i kąt pogłębiacza z elementem złącznym,
• dlaczego materiał ostrza, stabilność mocowania i kontrola głębokości mają znaczenie,
• kiedy praktyczniejszy będzie pojedynczy pogłębiacz, a kiedy zestaw.

Do czego służy pogłębiacz stożkowy

Pogłębiacz stożkowy to narzędzie skrawające używane po wykonaniu otworu albo do jego lekkiego wykończenia. Jego podstawowe zastosowania to przygotowanie stożkowego gniazda pod łeb śruby, usunięcie ostrej krawędzi po wierceniu oraz wyrównanie wejścia do otworu. W praktyce jedno narzędzie może realizować oba pierwsze zadania, lecz wymagają one innej dokładności.

Gniazdo pod śrubę wykonuje się wtedy, gdy łeb śruby ma przylegać do powierzchni elementu na odpowiedniej szerokości. Celem nie jest wyłącznie schowanie łba, ale zapewnienie równego oparcia. Zbyt płytkie pogłębienie pozostawi łeb ponad powierzchnią, natomiast zbyt głębokie może osłabić materiał wokół otworu lub sprawić, że łeb znajdzie się za nisko.

Przy gratowaniu zakres pracy jest zwykle znacznie mniejszy. Wystarczy usunąć zadzior i złamać ostrą krawędź, bez formowania pełnego gniazda. Takie wykończenie poprawia bezpieczeństwo podczas montażu, ułatwia wprowadzenie śruby i ogranicza ryzyko, że pozostały zadzior zakłóci przyleganie łączonych części.

Pogłębianie pod łeb śruby a gratowanie otworu

Najważniejsza różnica dotyczy punktu odniesienia. Przy pogłębianiu pod łeb śruby należy sprawdzić zarówno średnicę otworu, jak i średnicę oraz kąt łba konkretnego elementu złącznego. Dopiero te dane pozwalają ocenić, czy geometria narzędzia będzie właściwa. Nie należy zakładać zgodności wyłącznie na podstawie nominalnego rozmiaru śruby.

Przy gratowaniu liczy się przede wszystkim kontrolowane usunięcie ostrej obręczy. Nadmierne pogłębienie może niepotrzebnie powiększyć wejście do otworu. Jest to szczególnie istotne w cienkich blachach, profilach i detalach, w których niewielki zapas materiału wokół otworu wpływa na sztywność połączenia.

Typowy błąd polega na używaniu pogłębiacza jak zwykłego wiertła i wykonywaniu pracy bez regularnego sprawdzania efektu. Bezpieczniej prowadzić obróbkę krótkimi etapami, zatrzymać urządzenie, ocenić krawędź oraz przymierzyć śrubę. Nie zastępuje to zaleceń producenta narzędzia, ale ogranicza ryzyko wykonania zbyt głębokiego gniazda.

Jak dobrać średnicę i zakres pracy

Dobór zaczyna się od rozpoznania połączenia. Ustal średnicę wcześniej wykonanego otworu, rodzaj łba śruby oraz jego rzeczywisty wymiar w najszerszym miejscu. Następnie sprawdź kąt łba i porównaj go z kątem roboczym pogłębiacza. Niedopasowanie kątów może powodować kontakt tylko na części powierzchni, nierówne osiadanie łba albo konieczność nadmiernego pogłębiania.

Średnica pogłębiacza określa maksymalny rozmiar wykonywanego gniazda, ale sama nie przesądza o dopasowaniu do śruby. Ważny jest również zakres, w którym narzędzie będzie pracowało, oraz grubość obrabianego materiału. W cienkim elemencie gniazdo szybko rozszerza się wraz z głębokością, dlatego margines błędu jest niewielki.

Przykładem pojedynczego rozwiązania jest Pogłębiacz stożkowy hss 10,4x50x6mm. Przed wyborem warto jednak potwierdzić dane w opisie produktu, w tym sposób mocowania, oraz skonfrontować je z uchwytem urządzenia i wymaganiami danego połączenia. Sama nazwa narzędzia nie zwalnia z weryfikacji geometrii śruby.

Znaczenie materiału ostrza i obrabianego elementu

Oznaczenie HSS odnosi się do stali szybkotnącej, często stosowanej w narzędziach do obróbki metalu. Wybór narzędzia HSS należy oceniać razem z rodzajem materiału detalu, jego twardością, stanem powierzchni oraz zaleceniami producenta dotyczącymi parametrów pracy i chłodzenia. Innego podejścia może wymagać stal konstrukcyjna, innego aluminium, a jeszcze innego materiał o większej wytrzymałości.

W pytaniu HSS czy TCT nie ma jednej odpowiedzi dla każdego zadania. TCT oznacza ostrza z węglika spiekanego i może być rozważane tam, gdzie producent przewiduje je dla danego materiału oraz warunków obróbki. HSS jest rozwiązaniem popularnym przy pracach w metalu, ale nie należy traktować go jako automatycznie właściwego do każdej stali ani każdego urządzenia. Liczą się pełne parametry konkretnego narzędzia.

Materiał obrabianego elementu wpływa też na tworzenie się zadziorów i nagrzewanie. Dłuższa praca bez kontroli może pogorszyć jakość krawędzi oraz przyspieszyć zużycie ostrza. Stosuj wyłącznie sposób chłodzenia i środki przeznaczone do danego procesu, jeśli są przewidziane przez producenta narzędzia i obrabianego materiału.

Jak uzyskać równą krawędź bez drgań

Równe gniazdo wymaga przede wszystkim stabilnego detalu oraz pewnego zamocowania narzędzia. Drgania mogą zostawić falistą powierzchnię, poszerzyć otwór mimo braku takiej potrzeby i utrudnić ocenę głębokości. Element powinien być unieruchomiony, a trzpień narzędzia prawidłowo osadzony w uchwycie zgodnym z jego parametrami.

Ważne jest rozpoczęcie pracy osiowo względem otworu. Boczne obciążenie, próba szybkiego zebrania dużej ilości materiału albo praca na zużytym narzędziu sprzyjają biciu. Parametry obrotów należy dobierać według instrukcji producenta pogłębiacza i urządzenia, z uwzględnieniem materiału oraz średnicy roboczej. Nie należy przekraczać ograniczeń uchwytu ani napędu.

Do przygotowania otworów w metalu mogą służyć odpowiednio dobrane wiertarki, natomiast wybór urządzenia zawsze warto uzależnić od rodzaju detalu i sposobu jego bezpiecznego zamocowania. Pogłębiacz wykonuje pracę wykończeniową; nie kompensuje źle wykonanego, owalnego czy nierówno wywierconego otworu.

Pojedynczy pogłębiacz czy zestaw

Pojedynczy pogłębiacz ma sens, gdy często powtarzasz jedno zadanie i znasz wymagany zakres pracy. Ułatwia to utrzymanie powtarzalności oraz ogranicza liczbę narzędzi na stanowisku. Trzeba jednak nadal zweryfikować zgodność trzpienia z uchwytem, kąt roboczy i zalecenia dla obrabianego materiału.

Zestaw jest wygodniejszy przy pracach serwisowych, montażowych i warsztatowych, gdzie występują różne średnice otworów oraz śrub. Przykładem jest Zestaw pogłębiaczy stożkowych HSS do stali 6szt.. Zestaw nie oznacza jednak, że każdy jego element pasuje do każdego połączenia. Przed użyciem nadal porównaj geometrię śruby, materiał detalu oraz dane wybranego pogłębiacza.

Krótka checklista przed rozpoczęciem pracy

• Sprawdź rodzaj łba śruby, jego średnicę i kąt.
• Porównaj geometrię śruby z parametrami pogłębiacza.
• Potwierdź materiał ostrza oraz przeznaczenie narzędzia dla obrabianego elementu.
• Zweryfikuj trzpień, uchwyt, dopuszczalne obroty i zalecenia dotyczące chłodzenia.
• Stabilnie zamocuj detal i pracuj etapami, kontrolując głębokość.
• Po obróbce sprawdź przyleganie łba śruby bez wymuszania montażu.

FAQ

Jaki pogłębiacz pod wkręt?

Dobierz pogłębiacz do rodzaju łba wkrętu: kluczowe są jego kąt, średnica łba oraz średnica otworu prowadzącego. Przy wkrętach do drewna i metalu zasady doboru mogą się różnić, dlatego sprawdź zalecenia producenta wkrętu, narzędzia i urządzenia. Oferta frezów opisana w tym poradniku koncentruje się głównie na narzędziach do metalu.

Czy pogłębiacz służy do gratowania?

Tak. Pogłębiacz stożkowy może delikatnie usunąć zadzior i złamać ostrą krawędź otworu. Do samego gratowania nie trzeba wykonywać pełnego gniazda pod śrubę; należy ograniczyć zakres pracy do usunięcia ostrej obręczy.

Jak uniknąć drgań?

Unieruchom obrabiany element, sprawdź prawidłowe osadzenie trzpienia w uchwycie i prowadź narzędzie osiowo względem otworu. Nie próbuj zbierać zbyt dużo materiału naraz, kontroluj zużycie ostrza i stosuj obroty zgodne z instrukcją producenta.

HSS czy TCT?

Wybór zależy od materiału detalu, warunków obróbki oraz zaleceń producenta konkretnego narzędzia. HSS jest często stosowany w narzędziach do metalu, a TCT wykorzystuje ostrza z węglika spiekanego. Nie wybieraj wyłącznie po nazwie materiału ostrza — sprawdź także przeznaczenie, mocowanie, obroty i wymagania dotyczące chłodzenia.
