Zakres uchwytu 1–10, 1,5–13 czy 3–16 mm – co oznacza w praktyce?

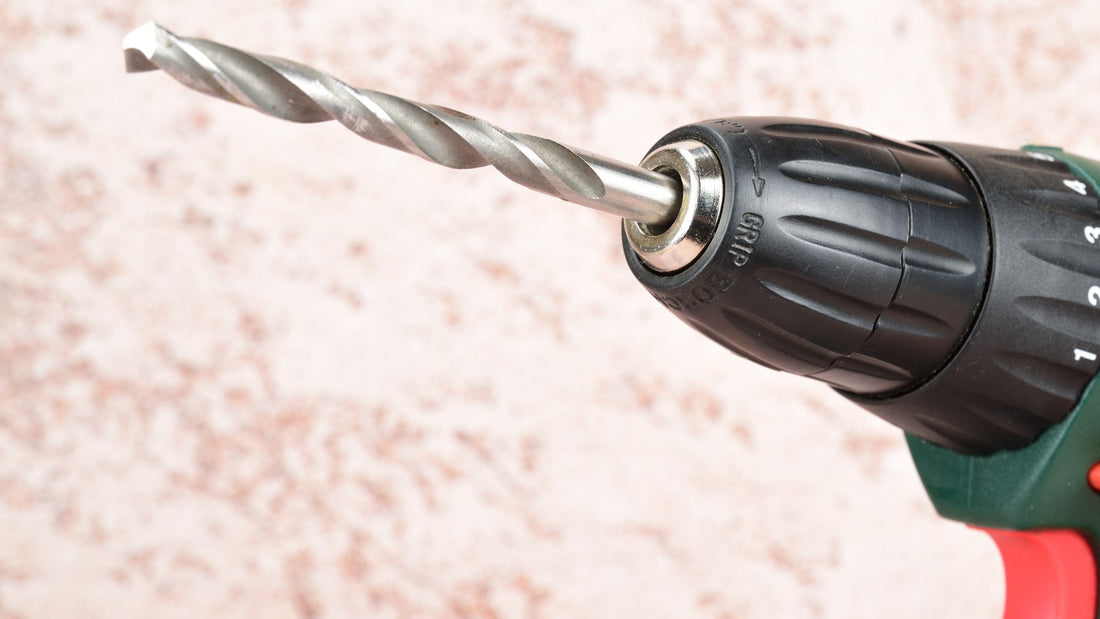

Oznaczenie 1–10, 1,5–13 lub 3–16 mm opisuje zakres średnic trzpieni, które mogą zostać zamocowane w uchwycie wiertarskim. Nie jest to ani zalecana średnica wiercenia w materiale, ani rozmiar samego narzędzia.

Przy wyborze warto przejrzeć adaptery i uchwyty, ale przede wszystkim porównać parametry uchwytu z wiertłami oraz sposobem mocowania w urządzeniu. Ten sam zakres szczęk może występować z innym gwintem, stożkiem lub adapterem.

Z artykułu dowiesz się:

• co oznacza dolna i górna wartość zakresu uchwytu,
• kiedy praktyczny będzie uchwyt do 10, 13 albo 16 mm,
• dlaczego zakres szczęk trzeba odróżniać od gwintu i stożka,
• jak sprawdzić dopasowanie przed zakupem uchwytu lub adaptera.

Co oznaczają dwie liczby w zakresie uchwytu

Dwie liczby określają minimalną i maksymalną średnicę chwytu narzędzia roboczego, który da się zacisnąć szczękami. W zapisie 1–10 mm dolna wartość 1 mm oznacza najmniejszy chwyt, a 10 mm – największy. Dotyczy to części wkładanej do uchwytu, czyli zwykle gładkiego, cylindrycznego trzpienia wiertła, frezu, mieszadła lub innego osprzętu.

Zakres 1,5–13 mm oznacza zatem, że uchwyt nie jest przeznaczony do chwytu 1 mm, nawet jeśli wiertło samo w sobie jest bardzo lekkie. Z kolei uchwyt 3–16 mm nie zaciśnie pewnie trzpienia o średnicy 2 mm. Szczególnie przy cienkich wiertłach próba pracy poniżej dolnej granicy może dać słabe centrowanie, poślizg albo brak możliwości prawidłowego zamknięcia szczęk.

Nie należy też utożsamiać średnicy chwytu z średnicą części roboczej. Wiertło może mieć część roboczą o określonym rozmiarze, lecz jego chwyt bywa inny. Przed doborem zmierz lub odczytaj oznaczenie właśnie na trzpieniu, który ma wejść między szczęki.

Uchwyty do 10 mm – kompaktowe zastosowania

Zakresy kończące się na 10 mm, na przykład 0,8–10 mm lub 1–10 mm, są rozwiązaniem do osprzętu z mniejszymi chwytami. Mogą być praktyczne w kompaktowych wiertarko-wkrętarkach i przy pracach, w których dominują cienkie oraz średnie wiertła. Ich ważną cechą jest możliwość objęcia niewielkich trzpieni, o ile mieszczą się powyżej dolnej granicy danego modelu.

Przykładem rozwiązania dla chwytów od 0,8 do 10 mm jest Uchwyt wiertarski do wkretarki 0,8-10 mm 3/8 samozacisk. Warto zauważyć, że zapis 3/8 w nazwie odnosi się do sposobu połączenia, a nie rozszerza zakresu zacisku ponad 10 mm. Inny przykład, Uchwyt wiertarski stożek b12 1-10 mm, łączy zakres 1–10 mm ze stożkiem B12.

Typowy błąd polega na kupnie uchwytu do 10 mm wyłącznie dlatego, że pasuje wizualnie do niewielkiego urządzenia. Trzeba jeszcze ustalić, czy urządzenie ma właściwy gwint albo stożek oraz czy jego konstrukcja i instrukcja dopuszczają taki uchwyt.

Uchwyty do 13 mm – najczęstszy zakres uniwersalny

Zakres 1,5–13 mm lub 2–13 mm obejmuje większą grupę popularnych chwytów niż warianty do 10 mm. Górna granica 13 mm pozwala zamocować trzpień 13 mm, natomiast dolna granica rozstrzyga, czy uchwyt nadaje się także do drobnych wierteł. Różnica między 1,5 a 2 mm ma znaczenie, gdy regularnie używasz cienkiego osprzętu.

Przykładowo Uchwyt wiertarski gwint 1/2-20unf 1.5-13 mm ma zakres 1,5–13 mm i gwint 1/2-20UNF. Te dwie informacje należy czytać osobno: pierwsza mówi o wiertłach, druga o stronie montażowej uchwytu. Nie zakładaj, że każdy uchwyt 13 mm ma identyczne połączenie z wrzecionem.

Przy doborze do wiertarko-wkrętarki sprawdź również zalecenia producenta urządzenia dotyczące maksymalnej średnicy osprzętu i trybu pracy. Sam fakt, że chwyt mieści się w szczękach, nie oznacza automatycznie, że każde zadanie jest odpowiednie dla konkretnego napędu.

Uchwyty do 16 mm – większe średnice i maszyny

Uchwyt 3–16 mm służy do chwytów od 3 do 16 mm. Zapewnia zapas przy większych trzpieniach, ale nie zastępuje uchwytu do precyzyjnych, cienkich wierteł. Jeżeli w zestawie są wiertła 1, 2 i 3 mm, wariant 3–16 mm obsłuży dopiero ostatnie z nich, pod warunkiem że jego chwyt rzeczywiście ma 3 mm.

Większy zakres nie jest automatycznie lepszy. Uchwyt do 16 mm dobiera się wtedy, gdy potrzebne są większe chwyty, a urządzenie ma odpowiednie mocowanie oraz parametry do przewidzianej pracy. Przykładem jest Uchwyt wiertarski stożek b16 3-16 mm. Oznaczenie B16 opisuje tu stożek mocujący, natomiast 3–16 mm – zakres szczęk.

Nie warto wybierać takiego uchwytu „na przyszłość” bez sprawdzenia urządzenia. Większy uchwyt może nie mieć właściwej strony montażowej, a maksymalny zakres zacisku nie podnosi możliwości napędu ani nie zmienia ograniczeń wskazanych przez producenta.

Zakres szczęk a gwint lub stożek uchwytu

Zakres szczęk odpowiada na pytanie: jaki trzpień włożę do uchwytu? Gwint lub stożek odpowiada na inne pytanie: jak uchwyt połączę z urządzeniem albo adapterem? Są to dwa niezależne parametry i oba muszą się zgadzać.

W nazwach można spotkać między innymi gwint 1/2-20UNF oraz stożki B12 i B16. Nie są one zamienne tylko dlatego, że występują przy uchwytach o podobnym zakresie. Adapter może mieć z jednej strony system montażowy urządzenia, a z drugiej określony gwint lub stożek dla uchwytu. Dlatego nie dobieraj adaptera wyłącznie po nazwie systemu, na przykład SDS czy FIXTEC.

Sprawdź oba końce całego połączenia: mocowanie w narzędziu, stronę adaptera oraz mocowanie wymagane przez uchwyt. Zweryfikuj oznaczenie gwintu lub stożka, kierunek gwintu, zakres zacisku, a także dopuszczalny tryb pracy urządzenia. Jeśli planujesz pracę z otwornicą, istotny jest również właściwy uchwyt do tego typu osprzętu, a nie tylko średnica chwytu.

Jak dopasować zakres do posiadanych wierteł

Najpierw zbierz informacje o wiertłach, których rzeczywiście używasz najczęściej. Zapisz najmniejszą i największą średnicę ich chwytów, a następnie wybierz zakres obejmujący oba końce. Nie dobieraj uchwytu wyłącznie do największego wiertła, jeśli potrzebujesz także mniejszych trzpieni.

Krótka checklista przed zakupem:

1. Odczytaj średnicę chwytu najmniejszego i największego używanego wiertła.
2. Porównaj je z pełnym zakresem szczęk, włącznie z dolną granicą.
3. Ustal, czy urządzenie wymaga gwintu, stożka czy adaptera.
4. Sprawdź oznaczenie obu stron połączenia oraz kierunek gwintu, jeśli występuje.
5. Potwierdź w dokumentacji urządzenia dopuszczalny osprzęt i tryb pracy.

Unikaj zaciskania wiertła na samej końcówce chwytu, gdy jego konstrukcja pozwala wsunąć je głębiej. Przed uruchomieniem sprawdź ręcznie, czy wiertło siedzi prosto i stabilnie. Przy wymianie uchwytu lub użyciu adaptera ostrożność jest szczególnie ważna, ponieważ w układzie pojawia się dodatkowe połączenie do zweryfikowania.

FAQ

Czy wiertło 1 mm pasuje do uchwytu 3–16?

Nie. Uchwyt 3–16 mm ma minimalny zakres zacisku 3 mm, więc chwyt 1 mm jest za mały. Do takiego wiertła potrzebny jest uchwyt, którego dolna granica wynosi maksymalnie 1 mm.

Jaki uchwyt do wiertła 13 mm?

Potrzebny jest uchwyt z górną granicą co najmniej 13 mm, na przykład 1,5–13 mm lub 2–13 mm, o ile średnica chwytu wiertła rzeczywiście wynosi 13 mm. Następnie trzeba dopasować gwint albo stożek uchwytu do urządzenia lub adaptera.

Co oznacza B16?

B16 to oznaczenie stożka mocującego uchwyt. Nie określa średnicy wiertła ani zakresu szczęk. Uchwyt ze stożkiem B16 wymaga zgodnego stożka po stronie wrzeciona lub odpowiedniego elementu pośredniego.

Czy zakres uchwytu wpływa na moc?

Nie, zakres uchwytu określa wielkość chwytów możliwych do zamocowania. Nie zwiększa mocy ani możliwości urządzenia. O tym, jaki osprzęt i tryb pracy są dopuszczalne, decydują parametry oraz zalecenia producenta narzędzia.
