Adaptery SDS, HEX, M14 i kwadrat – jak sprawdzić kompatybilność osprzętu?

Adapter porządkuje połączenie między urządzeniem a osprzętem, ale nie zastępuje właściwego uchwytu ani nie zmienia możliwości elektronarzędzia. Zanim kupisz przejściówkę, ustal, co znajduje się po stronie maszyny oraz jakie mocowanie ma narzędzie robocze.

W kategorii Adaptery i uchwyty znajdziesz rozwiązania do różnych standardów, między innymi SDS, HEX, M14 i kwadratu. Nazwa systemu to jednak dopiero początek: o poprawnym doborze decydują oba końce adaptera, rozmiar, gwint, zakres mocowania oraz dopuszczalny sposób pracy.

Z artykułu dowiesz się:

• jak rozdzielić wyjście urządzenia od wejścia osprzętu,
• czym w praktyce różnią się SDS, HEX, M14 i napęd kwadratowy,
• które parametry sprawdzić przed zamówieniem adaptera lub uchwytu,
• dlaczego przejściówka nie daje automatycznie prawa do pracy z udarem ani wysokim momentem.

Najpierw zidentyfikuj wyjście urządzenia i wejście osprzętu

Najczęstszy błąd polega na patrzeniu wyłącznie na narzędzie, które chce się zamocować. Tymczasem adapter zawsze łączy dwa konkretne interfejsy. Pierwszy jest po stronie urządzenia: może to być uchwyt SDS-Plus, SDS-Max, szybkozłączny system FIXTEC, trzpień HEX, gwint M14 albo kwadrat napędowy. Drugi należy do osprzętu: wiertła, uchwytu wiertarskiego, nasadki, otwornicy, tarczy czy akcesorium specjalistycznego.

Zapisz oba końce w prostym schemacie: maszyna → adapter → osprzęt. Przykładowo informacja „adapter SDS” nie wystarcza. Trzeba wiedzieć, czy po stronie maszyny jest SDS-Plus czy inny standard SDS, a po stronie osprzętu znajduje się gwint, uchwyt wiertarski, kwadrat czy mocowanie do otwornicy.

Przed wyborem sprawdź w instrukcji urządzenia i w opisie osprzętu: dokładne oznaczenie systemu, średnicę lub rozmiar w calach, rodzaj oraz kierunek gwintu, a przy uchwytach także zakres mocowania. Gdy element ma stożek, nie zastępuj tej informacji samą średnicą. Stożek musi odpowiadać drugiej stronie połączenia.

SDS-Plus i SDS-Max – systemy do osprzętu udarowego

SDS to system mocowania stosowany przede wszystkim w młotowiertarkach i młotach. Umożliwia szybkie osadzenie odpowiedniego osprzętu oraz ruch potrzebny w pracy urządzenia. SDS-Plus i SDS-Max to odrębne standardy. Nie należy zakładać, że będą pasowały do siebie tylko dlatego, że oba mają nazwę SDS. Oględziny rowków trzpienia mogą pomóc rozpoznać system, ale decyzję warto potwierdzić oznaczeniem w dokumentacji urządzenia i akcesorium.

Adapter SDS może służyć na przykład do podłączenia uchwytu wiertarskiego lub uchwytu do otwornic, jeżeli producent przewidział takie zestawienie. Przykładem rozwiązania o jasno opisanym zastosowaniu jest Uchwyt SDS-PLUS do otwornic 14 - 30mm. Trzeba jednak osobno zweryfikować mocowanie konkretnej otwornicy oraz zalecany tryb pracy.

Warto odróżnić możliwość mechanicznego zamocowania od bezpiecznego zastosowania. Uchwyt wiertarski, przedłużka lub otwornica połączone przez SDS nie muszą być przeznaczone do wiercenia z udarem. Jeżeli producent uchwytu, adaptera albo osprzętu nie deklaruje pracy udarowej, należy korzystać z trybu bez udaru albo wybrać właściwy osprzęt do młotowiertarki.

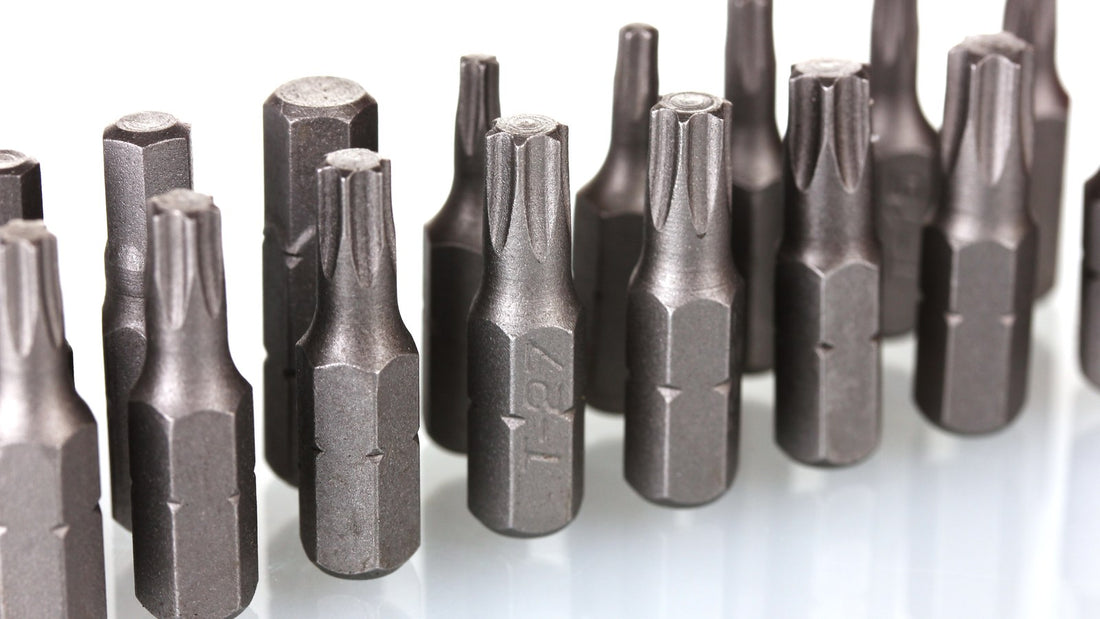

HEX 1/4 cala – mocowanie bitów i lekkiego osprzętu

HEX 1/4 cala oznacza sześciokątny trzpień o rozmiarze 1/4 cala, powszechny w bitach i wielu akcesoriach do wkrętarek. To standard inny niż kwadrat napędowy używany przy nasadkach. Sześciokątny trzpień przenosi napęd przez płaskie ścianki, natomiast kwadrat współpracuje z gniazdem kwadratowym nasadki lub grzechotki.

Nie utożsamiaj określenia „HEX” z każdym sześciokątem. W opisach można spotkać rozmaite rozmiary sześciokątnego napędu, dlatego porównaj konkretny wymiar po obu stronach. Równie ważny jest sposób zabezpieczenia: szybkozłączka do bitów, pierścień, kulka zatrzaskowa lub inne rozwiązanie nie są automatycznie wymienne.

Dobrym przykładem różnicy między standardami jest Adapter z napędem redukujący z 1/2" kwadrat na 7/16" sześciokąt. Jego nazwa precyzyjnie pokazuje kierunek przejścia: od kwadratu 1/2 cala do sześciokąta 7/16 cala. Nie jest to adapter 1/4 cala do bitów, dlatego podobne wizualnie elementy trzeba dobierać według oznaczeń, nie według zdjęcia.

Gwint M14 – połączenie typowe dla szlifierek

M14 to oznaczenie gwintu metrycznego: litera M wskazuje gwint metryczny, a liczba 14 odnosi się do jego nominalnej średnicy. W praktyce jest to popularny sposób mocowania akcesoriów i elementów mocujących w szlifierkach. Sam napis M14 nie mówi jednak wszystkiego o tym, czy dany element będzie właściwy dla konkretnego urządzenia.

Sprawdź przede wszystkim, czy po obu stronach występuje ten sam rodzaj gwintu: wewnętrzny lub zewnętrzny. Zweryfikuj również kierunek gwintu, sposób osadzenia oraz przeznaczenie części. Na przykład Nakrętka FIXTEC M14 MILWAUKEE (1szt.) odnosi się jednocześnie do systemu FIXTEC i gwintu M14. Nie oznacza to, że każda część z gwintem M14 zastąpi nakrętkę szybkomocującą lub będzie współpracować z każdym osprzętem.

Nie używaj adaptera gwintowanego jako sposobu na obejście ograniczeń osłony, średnicy roboczej tarczy, maksymalnych obrotów czy konstrukcji wrzeciona. Adapter jedynie tworzy wskazane połączenie; nie zmienia zasad bezpiecznej eksploatacji szlifierki.

Kwadrat 1/4, 3/8 i 1/2 cala – napęd do nasadek

Kwadrat napędowy występuje w grzechotkach, kluczach i nasadkach. Najczęściej spotkasz rozmiary 1/4, 3/8 i 1/2 cala. Nie są one zamienne bez redukcji. Rozmiar określa stronę napędową, dlatego należy sprawdzić zarówno kwadrat urządzenia lub narzędzia napędowego, jak i kwadrat wejściowy nasadki.

Przejściówka może zmienić rozmiar napędu, lecz nie powinna być traktowana jako uniwersalny sposób na zwiększenie możliwości zestawu. Przy pracy z wysokim momentem znaczenie mają ograniczenia najsłabszego elementu: urządzenia, adaptera, przedłużki, nasadki i połączenia. Szczególnie ostrożnie dobieraj redukcje do narzędzi mechanicznych. Dopuszczenie do określonego momentu lub typu napędu musi wynikać z deklaracji producenta danego elementu.

Jak ocenić, czy adapter nadaje się do danego trybu pracy

Tryb pracy dobiera się do całego zestawu, a nie tylko do elektronarzędzia. To, że młotowiertarka ma udar, nie znaczy, że adapter, uchwyt wiertarski i wiertło mogą pracować z udarem. Tak samo możliwość osadzenia nasadki nie przesądza o użyciu jej z wysokim momentem narzędzia mechanicznego.

Jeśli potrzebujesz rozszerzyć zastosowanie wiertarki, przydatnym punktem odniesienia jest Uchwyt wiertarski samozacisk 2-13 mm 1/2-20unf + adapter sds. Nazwa wskazuje zakres uchwytu oraz gwint 1/2-20UNF, ale przed użyciem nadal należy porównać przeznaczenie urządzenia, wiertła i całego układu. Do wyboru samej maszyny pomocna może być także kategoria wiertarek.

Krótka checklista przed zakupem:

1. Odczytaj system wyjściowy urządzenia z oznaczenia lub instrukcji.
2. Ustal wejście osprzętu: SDS, HEX, kwadrat, gwint, stożek albo zakres uchwytu.
3. Porównaj rozmiar i kierunek przejścia zapisany w nazwie oraz specyfikacji adaptera.
4. Sprawdź, czy producent dopuszcza wymagany tryb: bez udaru, udar, obroty lub wysokie obciążenie.
5. Po montażu skontroluj pełne osadzenie, blokadę oraz brak luzu przed rozpoczęciem pracy.

Typowe błędy to mylenie HEX z kwadratem, traktowanie SDS-Plus i SDS-Max jako jednego standardu, ignorowanie rodzaju gwintu oraz stosowanie uchwytu bez potwierdzonego dopuszczenia do udaru. Gdy oznaczenia są nieczytelne, nie dobieraj części „na oko” — porównaj dokumentację lub skonsultuj dane techniczne obu elementów.

FAQ

Jak rozpoznać SDS?

Sprawdź oznaczenie na urządzeniu, opakowaniu lub w instrukcji, a następnie porównaj typ trzpienia i rowków osprzętu. Najważniejsze jest rozróżnienie konkretnego standardu, na przykład SDS-Plus i SDS-Max. Sama informacja, że element „jest SDS”, nie wystarcza do potwierdzenia dopasowania.

Co oznacza M14?

M14 oznacza gwint metryczny o nominalnej średnicy 14 mm. Przy doborze sprawdź jeszcze, czy gwint jest wewnętrzny czy zewnętrzny, jego kierunek oraz przeznaczenie elementu w danym urządzeniu.

HEX a kwadrat — czym się różnią?

HEX to napęd sześciokątny, często spotykany w bitach i akcesoriach do wkrętarek. Kwadrat jest napędem używanym przede wszystkim w nasadkach, grzechotkach i kluczach. To różne profile oraz rozmiary, więc do ich połączenia potrzebny jest adapter o dokładnie opisanych końcach.

Czy adapter pozwala użyć udaru?

Nie automatycznie. Adapter może umożliwić montaż mechaniczny, lecz praca z udarem jest dopuszczalna tylko wtedy, gdy producent urządzenia, adaptera, uchwytu i osprzętu wyraźnie ją przewidział. Bez takiej informacji wybierz pracę bez udaru lub właściwy osprzęt.

Jak dobrać gwint?

Porównaj oznaczenie gwintu po stronie urządzenia i osprzętu, jego średnicę, typ, kierunek oraz to, czy potrzebujesz gwintu wewnętrznego czy zewnętrznego. Nie próbuj wkręcać części z oporem: podobny wymiar lub nazwa nie są potwierdzeniem zgodności.
