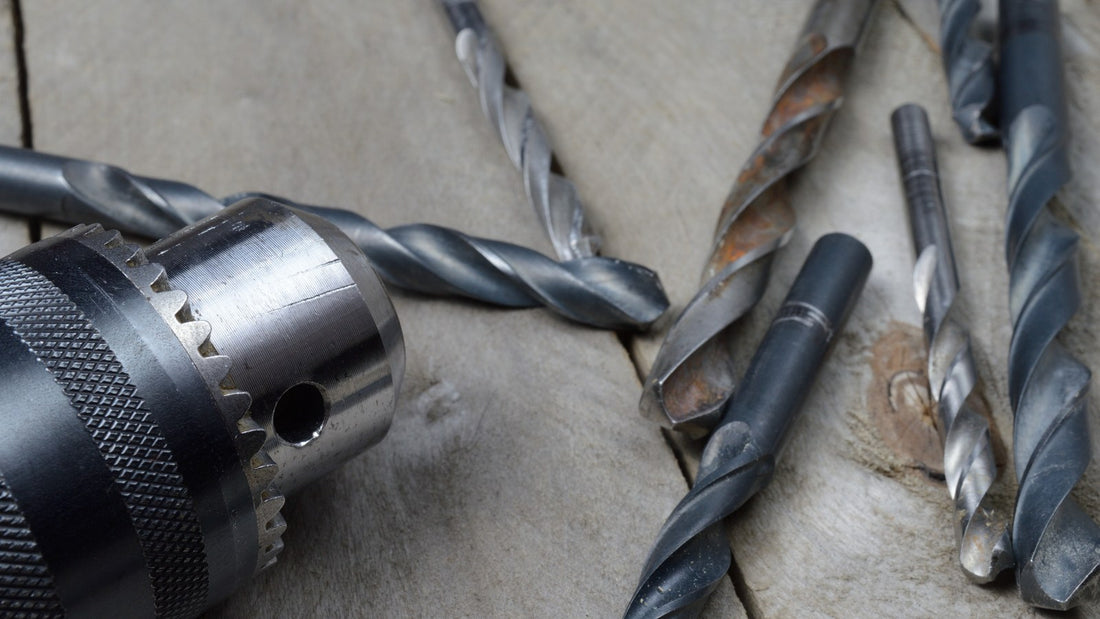

Gwint, stożek czy SDS – jak rozpoznać sposób mocowania uchwytu wiertarskiego?
Wymiana uchwytu wiertarskiego lub zakup adaptera zaczyna się od jednego pytania: w jaki sposób element ma połączyć się z urządzeniem? Zakres zacisku szczęk jest ważny, ale nie mówi jeszcze, czy uchwyt da się prawidłowo osadzić na wrzecionie albo adapterze.
Przed zakupem warto porównać oznaczenia po obu stronach połączenia. W kategorii Adaptery i uchwyty znajdziesz rozwiązania gwintowane, stożkowe, SDS oraz specjalne, lecz ich nazwy należy czytać jako opis konkretnych interfejsów, a nie jako automatyczne potwierdzenie zgodności z każdym narzędziem.
Z artykułu dowiesz się:
- co odróżnia mocowanie uchwytu do urządzenia od zaciskania wiertła w uchwycie,
- jak rozpoznać oznaczenie gwintu, stożka oraz systemu SDS,
- jaką rolę pełni adapter i dlaczego nie zmienia przeznaczenia elektronarzędzia,
- co sprawdzić przed zakupem i bezpiecznym montażem osprzętu.
Co dokładnie jest mocowane: uchwyt, narzędzie robocze czy adapter?
W praktyce występują trzy różne połączenia, których nie należy ze sobą mylić. Pierwsze łączy uchwyt wiertarski z wrzecionem urządzenia albo z adapterem. To właśnie tutaj spotyka się gwint, stożek lub system SDS. Drugie to zacisk narzędzia roboczego w uchwycie: może być samozaciskowy albo obsługiwany kluczykiem. Trzecie połączenie dotyczy adaptera, który ma własne wejście i wyjście o określonych oznaczeniach.
Przykładowo zakres 1,5–13 mm opisuje, jakie średnice narzędzi można zacisnąć w szczękach uchwytu. Nie określa jednak typu mocowania uchwytu do urządzenia. Dlatego uchwyt o właściwym zakresie może nadal być nieodpowiedni, jeśli ma inny gwint, stożek albo system osadzenia.
Mocowanie gwintowane uchwytu: jak odczytać 1/2-20UNF?
Oznaczenie gwintowe zapisuje się zwykle bezpośrednio na uchwycie, wrzecionie, adapterze lub w dokumentacji urządzenia. W nazwie Uchwyt wiertarski gwint 1/2-20unf 1.5-13 mm wskazano zarówno mocowanie 1/2-20UNF, jak i zakres zacisku 1,5–13 mm. Są to dwie odrębne informacje, które trzeba porównywać osobno.
Nie wystarczy sprawdzić samego „1/2”. Pełne oznaczenie obejmuje także dalszą część zapisu gwintu, a przy doborze znaczenie ma również kierunek gwintu. Jeśli opis adaptera podaje wyjście jako lewy gwint, nie należy traktować go jak standardowego prawego gwintu. Oględziny warto wykonywać po zdjęciu obecnego uchwytu, przy dobrym oświetleniu i po usunięciu pyłu z powierzchni mocujących. Gdy oznaczenie jest nieczytelne, pierwszeństwo ma instrukcja elektronarzędzia lub dane producenta.
Stożek B12 i B16: jak rozpoznać połączenie stożkowe?
Połączenie stożkowe nie ma widocznego zwoju gwintu. Uchwyt osadza się na dopasowanej, stożkowej powierzchni, dlatego czystość oraz pełne przyleganie elementów są szczególnie istotne. Oznaczenie typu B12 albo B16 opisuje rodzaj stożka i trzeba je odczytać zarówno po stronie uchwytu, jak i elementu, na którym ma zostać osadzony.
Przykładem jest Uchwyt wiertarski stożek b16 3-16 mm. Z nazwy wynika stożek B16 oraz zakres 3–16 mm, ale nie wynika z niej zgodność z uchwytem o innym oznaczeniu stożka ani z mocowaniem gwintowanym. Nie należy dopowiadać zamienności B12 i B16, a także nie wolno próbować łączyć stożka z gwintem bez właściwie określonego adaptera i potwierdzenia parametrów po obu stronach.
SDS, SDS+ i SDS-Max: system osadzenia oraz rola adaptera
SDS to system osadzenia, rozpoznawalny po charakterystycznych rowkach na trzpieniu osprzętu i w gnieździe urządzenia. W opisach trzeba rozróżniać SDS+, SDS-Max oraz produkty określone ogólnie jako SDS. Podobne nazwy nie są potwierdzeniem wzajemnej zgodności; zawsze porównuj dokładne oznaczenie wejścia urządzenia z oznaczeniem trzpienia adaptera lub osprzętu.
Adapter może połączyć system SDS+ po stronie urządzenia z uchwytem wiertarskim po stronie wyjścia. Przykład stanowi Adapter SDS-Plus do uchwytów wiertarskich z gwintem 1/2". Sama informacja „gwint 1/2"” nie podaje pełnego oznaczenia ani kierunku gwintu, więc nie przesądza o dopasowaniu do każdego uchwytu oznaczonego 1/2". Należy sprawdzić komplet danych technicznych oraz zalecenia producenta urządzenia.
Adapter nie zmienia automatycznie przeznaczenia elektronarzędzia. Nie powinien być podstawą do używania narzędzia w zastosowaniu, którego producent nie przewidział. Jeżeli identyfikujesz urządzenie przed doborem osprzętu, pomocne może być porównanie jego typu w kategorii wiertarki, a następnie sprawdzenie instrukcji konkretnego modelu.
FIXTEC i rozwiązania specjalne: najpierw ustal interfejs urządzenia
Rozwiązania specjalne wymagają szczególnej ostrożności, ponieważ nazwa systemu nie zastępuje weryfikacji urządzenia. Adapter Fixtec -> SDS+ do elektronarzędzi wskazuje kierunek przejścia między FIXTEC a SDS+. Przed zakupem ustal jednak, jaki interfejs ma elektronarzędzie oraz jaki interfejs ma mieć używany osprzęt. Bez listy zgodnych urządzeń i potwierdzenia producenta nie należy przypisywać adaptera do konkretnego modelu.
Osobną grupą są uchwyty specjalne, na przykład uchwyty do otwornic. Uchwyt SDS-PLUS do otwornic nie jest uniwersalnym uchwytem wiertarskim: służy do określonego rodzaju osprzętu i nie należy oceniać go wyłącznie według oznaczenia SDS+. Również przedłużki oraz uchwyty z kluczykiem mają własne zadania i punkty łączenia, które trzeba identyfikować niezależnie.
Jak dobrać uchwyt lub adapter krok po kroku
- Odłącz urządzenie od zasilania albo wyjmij akumulator.
- Sprawdź instrukcję, oznaczenie na wrzecionie lub gnieździe oraz oznaczenia obecnego uchwytu.
- Ustal typ wejścia urządzenia: gwint, stożek, SDS+, SDS-Max, FIXTEC lub inne rozwiązanie wskazane przez producenta.
- Odczytaj pełne oznaczenie mocowania po stronie nowego uchwytu albo obu stron adaptera, włącznie z kierunkiem gwintu, jeśli jest podany.
- Zweryfikuj przeznaczenie akcesorium: uchwyt wiertarski, uchwyt do otwornic, przedłużka czy adapter systemowy.
- Dopiero potem porównaj zakres zacisku szczęk z średnicą planowanych narzędzi roboczych.
Przed uruchomieniem oczyść powierzchnie mocujące, sprawdź pełne osadzenie i pewność zamocowania. Nie używaj elementów z uszkodzonym gwintem, stożkiem lub rowkami systemu SDS. Gdy oznaczenia są niezgodne, niepełne albo budzą wątpliwości, zrezygnuj z montażu zamiast stosować element na siłę.
FAQ
Jak sprawdzić, czy uchwyt wiertarski ma gwint 1/2-20UNF?
Odczytaj pełne oznaczenie z uchwytu, wrzeciona, adaptera albo dokumentacji. Zapis 1/2-20UNF musi być zgodny po obu stronach połączenia. Nie opieraj decyzji na samej wartości 1/2 ani na zakresie zacisku szczęk.
Czy uchwyt ze stożkiem B16 można zamontować na urządzeniu z mocowaniem gwintowanym?
Nie bez potwierdzonego elementu pośredniego przeznaczonego do obu tych interfejsów. Stożek B16 i gwint to różne sposoby mocowania, dlatego należy zweryfikować oznaczenia oraz zalecenia producenta urządzenia i adaptera.
Czy adapter SDS-Plus do gwintu 1/2" pasuje do każdego uchwytu 1/2"?
Nie. Sam zapis 1/2" nie opisuje pełnego typu ani kierunku gwintu. Porównaj dokładne oznaczenie wyjścia adaptera z oznaczeniem mocowania uchwytu, a po stronie urządzenia potwierdź system SDS+.
Czym różni się uchwyt wiertarski SDS+ od uchwytu SDS-PLUS do otwornic?
Uchwyt wiertarski służy do zaciskania narzędzi w szczękach, natomiast uchwyt do otwornic jest przeznaczony do osprzętu tego typu. Wspólne oznaczenie SDS+ może dotyczyć sposobu osadzenia, ale nie oznacza identycznego przeznaczenia ani zamienności.
Czy zakres zacisku 1,5–13 mm wystarcza do wyboru właściwego uchwytu?
Nie. Informuje tylko o średnicy narzędzi, które można zacisnąć. Trzeba dodatkowo sprawdzić mocowanie uchwytu do urządzenia: gwint, stożek albo system osadzenia, a także zalecenia producenta.
Co sprawdzić przed użyciem adaptera FIXTEC do SDS+?
Potwierdź interfejs urządzenia i osprzętu, kierunek przejścia wskazany w opisie adaptera oraz zalecenia producenta elektronarzędzia. Przed montażem odłącz zasilanie, usuń zabrudzenia i skontroluj, czy adapter osiadł w pełni oraz pewnie.
