Trzpień i wiertło centrujące do otwornicy – jak skompletować zestaw?

Otwornica nie zawsze jest gotowym narzędziem do założenia w wiertarce. W wielu systemach potrzebne są jeszcze trzpień albo uchwyt oraz wiertło prowadzące, nazywane również centrującym lub pilotującym. Każdy z tych elementów ma inne zadanie, dlatego przypadkowe łączenie części o podobnym wyglądzie może skończyć się brakiem mocowania, biciem zestawu albo uszkodzeniem osprzętu.

Przed zakupem warto najpierw ustalić rodzaj planowanego otworu i materiał obrabiany, a następnie porównać połączenie otwornicy, zakres średnic uchwytu oraz chwyt po stronie elektronarzędzia. Punktem wyjścia jest oferta otwornic, a poniższy poradnik ułatwia skompletowanie właściwego zestawu.

Z artykułu dowiesz się:

• jak rozróżnić funkcję otwornicy, trzpienia lub uchwytu oraz wiertła prowadzącego;
• które parametry porównać, aby potwierdzić połączenie otwornicy z uchwytem;
• jak sprawdzić mocowanie po stronie wiertarki albo młotowiertarki;
• dlaczego materiał, tryb pracy i technologia wiercenia decydują o doborze osprzętu.

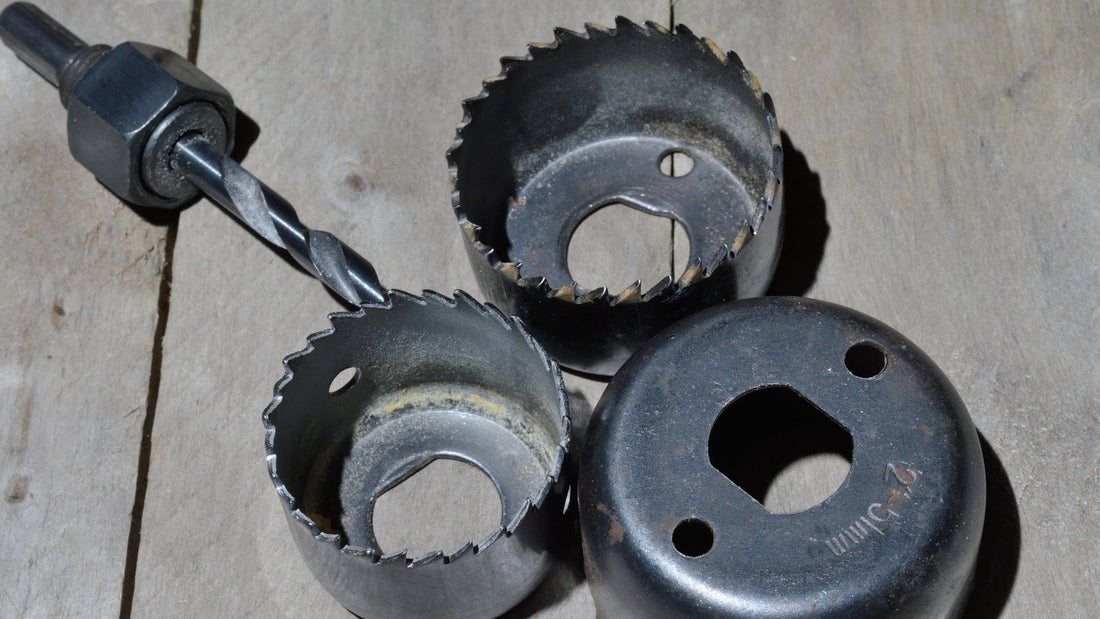

Z czego składa się zestaw do otwornicy: otwornica, trzpień lub uchwyt i wiertło pilotujące

Otwornica jest częścią roboczą, która wycina otwór o określonej średnicy. Jej uzębienie lub segment roboczy musi być przeznaczony do konkretnego materiału. Innego narzędzia wymaga blacha, innego drewno i płyta gipsowo-kartonowa, a jeszcze innego beton, gres czy ceramika.

Trzpień albo uchwyt przenosi napęd z elektronarzędzia na otwornicę. Z jednej strony ma chwyt do narzędzia, a z drugiej rozwiązanie pozwalające zamocować korpus otwornicy. Nazwa produktu często wskazuje ważne ograniczenia, ale nie zastępuje porównania obu elementów. Przykładowo Trzpień z uchwytem HEX 9,5 fi. 14-30mm Milwaukee ilustruje, że przy doborze trzeba uwzględnić zarówno typ chwytu, jak i wskazany zakres średnic.

Wiertło prowadzące rozpoczyna otwór w osi planowanego wiercenia. Zanim krawędź otwornicy zacznie równomiernie pracować, pilot stabilizuje zestaw i ogranicza jego ślizganie się po powierzchni. Może być elementem trzpienia, osobną częścią wymienną lub rozwiązaniem przewidzianym tylko w określonym systemie. Przykładem osobnego elementu jest Wiertło prowadzące do otwornic 460 Beta. Samo określenie „do otwornic” nie potwierdza jednak zgodności z każdą otwornicą czy uchwytem.

Kiedy potrzebne jest wiertło centrujące, a kiedy decyduje system mocowania otwornicy

Wiertło centrujące jest szczególnie pomocne przy otwornicach, które na początku mają tylko obwodowy kontakt z materiałem. Ułatwia wyznaczenie środka i zmniejsza ryzyko przesunięcia korony po gładkiej blasze, drewnie lub płycie. Nie należy jednak traktować go jako uniwersalnego dodatku do każdego rodzaju otwornicy.

O tym, czy pilot występuje i jak jest montowany, decyduje konstrukcja danego systemu. Wiertło może być blokowane śrubą, wsuwane w uchwyt albo stanowić część trzpienia. Dlatego trzeba sprawdzić jego średnicę, długość roboczą, sposób osadzenia i zalecenia producenta zestawu. Nie wolno montować przypadkowego wiertła prowadzącego „na siłę” ani zakładać, że element z systemu bimetalowego będzie działał w systemie diamentowym.

W niektórych technologiach kluczowe znaczenie ma przede wszystkim właściwe mocowanie korony, sposób rozpoczęcia otworu i prowadzenie narzędzia. Dotyczy to zwłaszcza wiercenia w twardych materiałach, gdzie producent może określać odrębną metodę pracy. Zawsze instrukcja otwornicy i uchwytu ma pierwszeństwo przed ogólną praktyką.

Jak dobrać trzpień albo uchwyt do średnicy i rodzaju otwornicy

Dobór zacznij od odczytania danych z otwornicy: jej przeznaczenia, średnicy oraz sposobu łączenia z uchwytem. Następnie sprawdź opis trzpienia lub uchwytu. Zakres średnic podany przy akcesorium nie jest detalem marketingowym — wskazuje, dla jakiego zakresu producent przewidział dane rozwiązanie.

Przy otwornicach bimetalowych ważne jest, aby uchwyt był przeznaczony właśnie do tego typu osprzętu i obejmował średnicę używanej korony. Przykładem oznaczenia pomocnego w selekcji jest Uchwyt do otwornic bimetal 32-210 mm Richmann. Przed zakupem trzeba mimo to potwierdzić szczegóły połączenia z konkretną otwornicą oraz chwyt uchwytu od strony narzędzia. Asortyment akcesoriów do otwornic pozwala szukać części uzupełniających, ale nie zwalnia z takiej weryfikacji.

Najczęstszy błąd to wybór trzpienia wyłącznie według średnicy otwornicy. Równie istotne są typ systemu, gwint lub inna metoda mocowania oraz materiał, do którego przeznaczono koronę. Otwornica do metalu, bimetalowa, diamentowa czy koronka do betonu mogą wymagać zupełnie innych rozwiązań.

Mocowanie w narzędziu: HEX, SDS-Plus, SDS-Max, gwinty i adaptery — co porównać przed zakupem

Druga strona zestawu musi pasować do uchwytu wiertarki lub młotowiertarki. Chwyt HEX jest przeznaczony do odpowiedniego uchwytu narzędzia, natomiast SDS-Plus i SDS-Max to odmienne systemy mocowania stosowane w elektronarzędziach. Nie są one wzajemnie wymienne bez rozwiązania przewidzianego przez producenta.

Adapter może zmieniać sposób przyłączenia osprzętu, ale nie zmienia automatycznie jego przeznaczenia ani dopuszczalnej technologii pracy. Przykładowo Adapter SDS-Plus do otwornic diamentowych 1 1/4 cala Richmann wskazuje w nazwie system SDS-Plus oraz zastosowanie do otwornic diamentowych z połączeniem 1 1/4 cala. Nie oznacza to samodzielnie, że każda otwornica diamentowa, każde urządzenie SDS-Plus ani każdy tryb pracy będą właściwe.

Przed złożeniem zamówienia porównaj kolejno:

1. połączenie po stronie otwornicy — gwint, system uchwytu lub inne mocowanie;
2. zakres średnic przewidziany dla trzpienia albo uchwytu;
3. chwyt po stronie elektronarzędzia: na przykład HEX, SDS-Plus lub SDS-Max;
4. zalecenia dotyczące obrotów, udaru i chłodzenia;
5. informację, czy system przewiduje wiertło prowadzące.

Dobór zestawu do metalu, drewna i gips-kartonu, betonu oraz płytek: dlaczego zastosowań nie wolno mieszać

Otwornice bimetalowe i do metalu dobiera się do materiałów, dla których przeznaczono ich krawędź tnącą. Mogą być używane także w innych zastosowaniach tylko wtedy, gdy producent wyraźnie to wskazuje. Przy cienkim materiale szczególnie ważne są stabilny start z pilotem, prawidłowe obroty i brak nadmiernego docisku.

Drewno oraz płyty gipsowo-kartonowe mają inną strukturę niż metal. Nadal należy kontrolować prowadzenie i zamocowanie elementu, ale wymagania dotyczące krawędzi roboczej oraz techniki wiercenia są inne. Nie warto przenosić ustawień, które sprawdzają się w blasze, bez sprawdzenia zaleceń dla danej otwornicy.

Beton i mur wymagają osprzętu przeznaczonego do tych materiałów, podobnie jak płytki, gres i szkło wymagają odpowiedniej technologii. Otwornic diamentowych nie należy utożsamiać z bimetalowymi tylko dlatego, że obie wykonują otwory. Różnić się mogą połączeniem, zalecanym urządzeniem, koniecznością chłodzenia oraz dopuszczalnym trybem pracy. W razie wątpliwości warto porównać przeznaczenie w kategorii otwornic diamentowych.

Bezpieczne rozpoczęcie wiercenia otwornicą: ustawienie, tryb pracy, obroty, chłodzenie i kontrola osprzętu

Przed uruchomieniem narzędzia ustaw otwornicę prostopadle do powierzchni, oznacz środek otworu i unieruchom obrabiany element, jeśli jest to możliwe. Rozpocznij pracę spokojnie, bez gwałtownego docisku. Wiertło pilotujące powinno najpierw ustabilizować pozycję, a dopiero potem krawędź otwornicy powinna wejść w materiał na całym obwodzie.

Tryb udarowy stosuj wyłącznie wtedy, gdy dopuszczają go jednocześnie instrukcje narzędzia i konkretnej otwornicy. Obecność chwytu SDS-Plus lub SDS-Max nie jest automatycznym potwierdzeniem pracy z udarem. Przestrzegaj także zalecanych obrotów i chłodzenia; są one zależne od materiału oraz technologii danej otwornicy.

Krótka checklista przed wierceniem:

• sprawdź, czy otwornica, uchwyt i pilot są prawidłowo oraz pewnie dokręcone;
• oceń stan uzębienia lub segmentu roboczego oraz prostoliniowość wiertła prowadzącego;
• potwierdź właściwy tryb pracy, obroty i wymagania dotyczące chłodzenia;
• załóż odpowiednie środki ochrony osobistej i usuń przeszkody z obszaru pracy;
• przerwij pracę, gdy zestaw zaczyna bić, blokować się lub nadmiernie się nagrzewać.

FAQ

Czy każda otwornica wymaga wiertła prowadzącego?

Nie. Wiertło prowadzące jest typowe dla wielu zestawów, ponieważ pomaga rozpocząć otwór i utrzymać oś wiercenia. Nie każdy system korzysta jednak z pilota w ten sam sposób. Sprawdź instrukcję konkretnej otwornicy i uchwytu.

Jak sprawdzić, czy trzpień będzie pasował do mojej otwornicy?

Porównaj sposób łączenia po stronie otwornicy, zakres średnic przypisany do trzpienia oraz przeznaczenie systemu. Następnie sprawdź chwyt trzpienia i zgodność z uchwytem w Twoim elektronarzędziu. Podobny wygląd części nie jest potwierdzeniem kompatybilności.

Czy uchwyt do otwornic bimetalowych można zastosować do otwornicy diamentowej?

Nie należy tego zakładać. Systemy bimetalowe i diamentowe mogą różnić się połączeniem, technologią pracy i wymaganiami wobec narzędzia. Takie użycie jest możliwe tylko wtedy, gdy producent obu elementów wyraźnie potwierdza zgodność.

Do czego służy adapter SDS-Plus przy otwornicy diamentowej?

Adapter służy do połączenia określonego systemu otwornicy z narzędziem wyposażonym w chwyt SDS-Plus, jeżeli taki sposób zastosowania przewiduje producent. Nie przesądza samodzielnie o dopuszczeniu udaru, obrotach ani metodzie chłodzenia.

Czy podczas wiercenia otwornicą można używać udaru?

Tylko gdy zezwalają na to instrukcje elektronarzędzia i konkretnej otwornicy. Niektóre zastosowania wymagają pracy bez udaru. Decyzji nie wolno podejmować wyłącznie na podstawie rodzaju chwytu adaptera.

Co sprawdzić, gdy otwornica przesuwa się po materiale na początku wiercenia?

Sprawdź stan i prawidłowe osadzenie wiertła prowadzącego, prostopadłe ustawienie narzędzia oraz dokręcenie uchwytu i otwornicy. Zweryfikuj również, czy otwornica jest przeznaczona do danego materiału, a obroty i technika rozpoczęcia pracy są zgodne z zaleceniami producenta.
