Trzpień, adapter i prowadnica do koronki – jak skompletować zgodny zestaw?
Komplet do wiercenia koronką działa poprawnie tylko wtedy, gdy zgodne są wszystkie połączenia: narzędzie, jego uchwyt, trzpień lub adapter, koronka oraz element prowadzący. Sama średnica koronki nie wystarcza do wyboru osprzętu.
Przed zakupem warto porównać oznaczenia na obu stronach połączenia i przejrzeć koronki do wiercenia według materiału oraz sposobu mocowania. To pozwala uniknąć sytuacji, w której poprawnie dobrana koronka nie daje się zamontować albo jest używana w niewłaściwym trybie pracy.
Z artykułu dowiesz się:
- jak rozpoznać rolę koronki, trzpienia, adaptera i prowadnicy;
- jak zestawić mocowanie urządzenia z mocowaniem trzpienia;
- dlaczego zakres średnic trzpienia trzeba sprawdzić niezależnie od gwintu;
- kiedy zastosować adapter lub prowadnicę i czego te elementy nie zastępują.

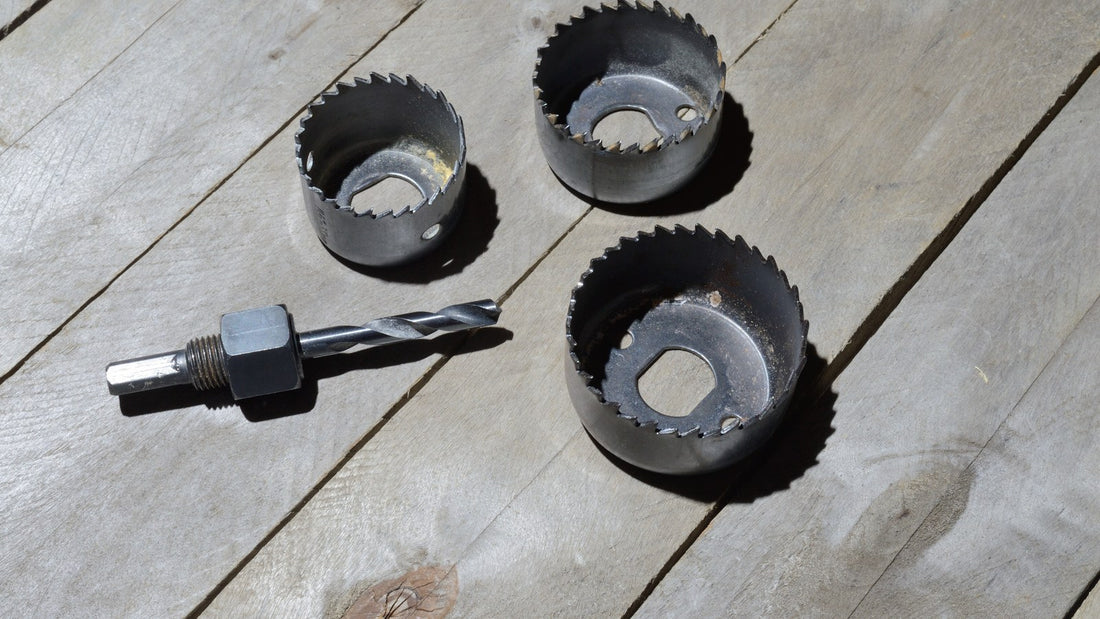

Z jakich elementów składa się zestaw do wiercenia koronką
Podstawą zestawu jest koronka, czyli narzędzie wykonujące otwór. Jej dobór zaczyna się od obrabianego materiału: inne rozwiązania stosuje się do betonu, a inne do płytek. Koronek do betonu i płytek nie należy traktować jako zamiennych, nawet gdy mają tę samą średnicę. Różnią się przeznaczeniem, a sposób pracy oraz zalecenia producenta mogą być odmienne.
Drugi element to trzpień. Łączy on koronkę z urządzeniem i zwykle przenosi moment obrotowy. W zależności od systemu może mieć uchwyt HEX albo SDS-Max. W zestawie może występować również wiertło prowadzące, które ułatwia rozpoczęcie otworu, zwłaszcza gdy koronka nie ma jeszcze stabilnego oparcia w materiale.
Adapter jest elementem pośrednim. Stosuje się go, gdy sposób mocowania narzędzia i osprzętu wymaga przejścia między różnymi połączeniami. Prowadnica ma inne zadanie: pomaga ustawić koronkę w miejscu i ograniczyć jej przesuwanie po powierzchni na początku wiercenia. Nie zastępuje ani właściwego trzpienia, ani poprawnej techniki pracy.
Najbezpieczniejsza kolejność weryfikacji wygląda tak: najpierw materiał i typ koronki, później średnica koronki, następnie jej mocowanie, zakres obsługiwany przez trzpień oraz uchwyt urządzenia. Dopiero na końcu należy ocenić potrzebę użycia adaptera, wiertła prowadzącego lub prowadnicy.
Jak dopasować mocowanie do urządzenia
Najpierw sprawdź, jakim uchwytem dysponuje urządzenie. Wiertarka i młotowiertarka nie są automatycznie wymienne w każdym zastosowaniu koronkowym; istotne są przede wszystkim typ uchwytu, dopuszczony osprzęt oraz zalecany tryb pracy. Jeśli wybierasz narzędzie do zestawu, pomocne może być porównanie dostępnych wiertarek z wymaganiami konkretnej koronki i trzpienia.
Trzpień HEX jest przeznaczony do urządzenia z uchwytem zdolnym pewnie zacisnąć taki chwyt. Z kolei trzpień SDS-Max wymaga urządzenia z uchwytem SDS-Max. Nie należy próbować montować trzpienia SDS-Max bezpośrednio w uchwycie przeznaczonym dla innego systemu ani zakładać, że adapter rozwiąże każdą różnicę konstrukcyjną.
Przykładem rozwiązania z chwytem sześciokątnym jest Trzpień z uchwytem Hex 11 fi. 32-210mm. Jego nazwa wskazuje zarówno typ uchwytu, jak i zakres średnic, dlatego trzeba porównać oba te parametry z planowaną koronką i urządzeniem. Dla systemu SDS-Max przykładem jest Trzpień do koronek SDS-Max dł. 180 mm. Sama długość trzpienia nie potwierdza jednak zgodności z konkretną koronką.
Sprawdź też tryb pracy. Przy koronkach przeznaczonych do betonu albo do płytek wymagania dotyczące udaru mogą się różnić. Zawsze kieruj się opisem koronki, instrukcją urządzenia i zaleceniami producenta osprzętu. Włączenie udaru wtedy, gdy nie jest przewidziany, albo praca bez wymaganego trybu nie jest sposobem na obejście niezgodności zestawu.
Zakres średnic obsługiwany przez trzpień
Średnica otworu jest parametrem korony, lecz trzpień może obsługiwać tylko określony zakres średnic. Nie wystarczy więc stwierdzenie, że gwint lub system łączenia wygląda podobnie. Należy sprawdzić, czy średnica wybranej koronki mieści się w zakresie przypisanym do konkretnego trzpienia.
Dobrym przykładem są trzpienie HEX opisane zakresem fi. 32-210 mm. Oznacza to, że przed wyborem trzeba zestawić średnicę koronki z podanym zakresem, a dodatkowo potwierdzić zgodność sposobu montażu. Koronka 68 mm mieści się liczbowo w takim zakresie, ale nie zwalnia to z kontroli pozostałych cech: rodzaju koronki, mocowania, urządzenia i trybu pracy.
W praktyce porównuj trzy informacje równocześnie: średnicę roboczą koronki, zakres średnic trzpienia oraz typ połączenia między nimi. W przypadku koronek dwuczęściowych szczególnie ważne jest, aby nie dobierać elementów wyłącznie po średnicy. W przypadku koronek jednoczęściowych również należy sprawdzić ich własne wymagania montażowe.
Typowym błędem jest kupowanie „uniwersalnego” trzpienia na zapas bez weryfikacji zakresu. Drugi błąd to ignorowanie długości trzpienia. Długość wpływa na dostęp do miejsca wiercenia i pozycję roboczą, ale nie jest samodzielnym potwierdzeniem, że trzpień pasuje do każdej średnicy lub każdej koronki.
Adaptery – kiedy są potrzebne i czego nie zmieniają
Adapter stosuje się wtedy, gdy trzeba połączyć konkretne mocowanie osprzętu z konkretnym mocowaniem urządzenia. Jego zadaniem jest utworzenie właściwego przejścia między systemami, a nie zmiana przeznaczenia koronki. Adapter nie sprawi, że koronka do płytek stanie się koronką do betonu ani nie rozszerzy potwierdzonego zakresu średnic trzpienia.
Przykładowo Adapter do szlifierki M14 1/2'' x 20 dla pił o średnicy 22-29mm należy oceniać według wszystkich danych z jego nazwy: M14 po stronie szlifierki, 1/2'' x 20 po stronie połączenia oraz wskazanego zakresu średnic pił. Nie należy przenosić tego zastosowania na inne koronki czy średnice bez sprawdzenia opisów obu produktów.
Przed użyciem adaptera ustal: jakie mocowanie ma urządzenie, jakie mocowanie ma koronka lub piła, czy adapter jest przeznaczony do dokładnie tej kombinacji oraz jaki tryb pracy dopuszczają wszystkie elementy. Zbyt luźne lub wymuszone połączenie zwiększa ryzyko uszkodzenia osprzętu i pogarsza kontrolę nad wierceniem.
Prowadnica i rozpoczęcie otworu
Prowadnica jest szczególnie przydatna przy rozpoczęciu otworu na gładkiej powierzchni, gdy krawędź koronki mogłaby przesuwać się po materiale. Pomaga utrzymać wybrane miejsce i ograniczyć „uciekanie” narzędzia na pierwszym etapie pracy. Ma znaczenie zwłaszcza wtedy, gdy estetyka krawędzi i dokładne położenie otworu są istotne.
Przykładem takiego akcesorium jest Prowadnica do wiercenia dla koronek diamentowych. Jej dobór należy powiązać z rodzajem używanej koronki diamentowej i instrukcją producenta. Prowadnica nie jest wiertłem prowadzącym: pierwsza stabilizuje pozycję od zewnątrz, a drugie może być elementem zestawu montowanym w osi koronki.
Przed rozpoczęciem wiercenia zaznacz punkt, stabilnie oprzyj prowadnicę, ustaw narzędzie prostopadle do powierzchni i rozpocznij pracę bez nadmiernego docisku. Gdy koronka uzyska stabilne prowadzenie w materiale, dalszy sposób pracy powinien nadal wynikać z zaleceń dla konkretnej koronki i podłoża.
Checklista zgodności wszystkich elementów
- Materiał: potwierdź, czy koronka jest przeznaczona do betonu, płytek lub innego obrabianego podłoża.
- Średnica: sprawdź wymaganą średnicę otworu i zakres średnic obsługiwany przez trzpień albo adapter.
- Mocowanie urządzenia: ustal, czy narzędzie ma uchwyt zgodny z HEX, SDS-Max albo innym wymaganym systemem.
- Połączenie koronki: porównaj sposób mocowania koronki z trzpieniem lub adapterem po obu stronach połączenia.
- Tryb pracy: zweryfikuj, czy producent dopuszcza pracę z udarem czy bez udaru dla danej koronki i urządzenia.
- Prowadzenie: zdecyduj, czy potrzebne jest wiertło prowadzące lub prowadnica, szczególnie na gładkiej powierzchni.
- Długość i dostęp: oceń, czy długość trzpienia pozwoli pracować w danym miejscu bez kolizji.
Jeżeli choć jeden punkt pozostaje niejasny, nie zakładaj zgodności na podstawie samej marki, podobnego wyglądu albo zbliżonej średnicy. Porównaj oznaczenia produktów i dokumentację producenta przed montażem.
FAQ
Jaki trzpień do koronki 68 mm?
Do koronki 68 mm wybierz trzpień, którego deklarowany zakres obejmuje tę średnicę, a następnie potwierdź zgodność mocowania koronki i uchwytu urządzenia. Przykładowy zakres fi. 32-210 mm obejmuje liczbowo 68 mm, ale nie przesądza sam o dopasowaniu do każdej koronki ani każdego narzędzia.
Po co prowadnica?
Prowadnica pomaga stabilnie rozpocząć otwór i ogranicza przesuwanie się koronki po powierzchni. Jest przydatna zwłaszcza przy koronkach diamentowych i gładkich materiałach. Nie zastępuje zgodnego trzpienia, adaptera ani wiertła prowadzącego, jeśli dany zestaw go wymaga.
Jak dobrać adapter M14?
Najpierw potwierdź, że urządzenie ma mocowanie M14. Następnie sprawdź drugą stronę adaptera, wymagane połączenie osprzętu oraz zakres średnic podany dla danego modelu. Adapter M14 dobieraj do konkretnej kombinacji urządzenia i osprzętu, a nie tylko do samego oznaczenia M14.
Czy jeden trzpień pasuje do wszystkich koronek?
Nie. Trzpień może mieć określony typ uchwytu, zakres średnic, długość i sposób połączenia z koronką. Dlatego przed użyciem trzeba porównać te cechy z wymaganiami konkretnej koronki, urządzenia oraz planowanego trybu pracy.
