Otwór 22,2, 25,4 czy 30 mm – jak sprawdzić mocowanie tarczy?

Średnica otworu montażowego tarczy jest jednym z parametrów decydujących o tym, czy osprzęt można bezpiecznie zamocować w konkretnym narzędziu. Oznaczenia 22,2 mm, 25,4 mm i 30 mm odnoszą się do otworu centralnego tylko wtedy, gdy tak wynika z pełnej nazwy lub opisu producenta. Nie należy utożsamiać ich ze średnicą całej tarczy.

Przed wyborem osprzętu warto porównać dane narzędzia z oznaczeniami tarczy dostępnej w kategorii tarcze do cięcia i szlifowania. Dopasowanie wymaga sprawdzenia obu stron połączenia: wrzeciona, kołnierzy i mocowania urządzenia oraz parametrów zapisanych na tarczy.

Z artykułu dowiesz się:

• co oznaczają wymiary 22,2, 25,4 i 30 mm przy oznaczeniach tarcz,
• jak odróżnić średnicę otworu od średnicy zewnętrznej,
• gdzie sprawdzać wymagany sposób mocowania w szlifierce, pilarce lub przecinarce,
• jak zweryfikować tarczę przed zakupem i montażem.

Co oznaczają wymiary 22,2, 25,4 i 30 mm przy tarczy?

Wymiary podawane w milimetrach mogą opisywać różne cechy tarczy, dlatego zawsze czytaj całe oznaczenie. Jeżeli wymiar jest wskazany jako otwór centralny, oznacza średnicę otworu, przez który tarcza jest osadzana i dociskana elementami mocującymi narzędzia. Ten parametr musi odpowiadać rozwiązaniu przewidzianemu przez producenta urządzenia.

Przykładowo zapis „115 x 22,2 mm” w nazwie tarczy diamentowej do płytek ceramicznych Milwaukee DHTi 115 x 22,2 mm czytelnie rozdziela dwa wymiary: 115 mm to średnica zewnętrzna, a 22,2 mm to średnica otworu. Nie oznacza to jednak automatycznie, że tarcza pasuje do każdego narzędzia o podobnym zastosowaniu.

W przypadku tarcz pilarskich zapis 315 x 30 mm lub 450 x 30 mm wskazuje w nazwie na średnicę zewnętrzną i otwór 30 mm. Tak opisane są między innymi tarcza Richmann 315 x 30 mm oraz tarcza Richmann 450 x 30 mm. Liczba 30 mm nie mówi natomiast, do jakiego modelu pilarki tarcza będzie właściwa — trzeba potwierdzić wymagania konkretnej maszyny.

Najpierw rozpoznaj narzędzie: szlifierka, pilarka czy przecinarka

Dobór zacznij nie od rozmiaru widocznego na starej tarczy, lecz od typu urządzenia i jego dokumentacji. Szlifierka, pilarka oraz przecinarka mogą korzystać z tarcz o podobnych średnicach zewnętrznych, ale różnić się konstrukcją wrzeciona, kołnierzy, sposobem docisku, osłoną oraz dopuszczalnymi obrotami.

• Szlifierka kątowa: sprawdź w instrukcji wymagany otwór, dopuszczalną średnicę tarczy i maksymalne obroty. Pomocne może być porównanie parametrów posiadanego modelu z ofertą szlifierek kątowych, ale o zgodności decyduje dokumentacja konkretnego urządzenia.
• Pilarka: zweryfikuj średnicę otworu, średnicę zewnętrzną dopuszczoną przez osłonę i konstrukcję maszyny, a także pozostałe wymagania producenta.
• Przecinarka: potwierdź typ mocowania i parametry tarczy w instrukcji urządzenia. Nie kieruj się wyłącznie tym, że tarcza jest przeznaczona do podobnego materiału.

Zmiana rodzaju narzędzia oznacza ponowną weryfikację wszystkich parametrów. Tarcza, która prawidłowo pracowała w jednej maszynie, nie staje się przez to uniwersalna dla innych urządzeń.

Jak odczytać otwór montażowy z tarczy, instrukcji i tabliczki znamionowej?

Najpewniejszym źródłem jest instrukcja obsługi lub dokumentacja producenta narzędzia. Szukaj informacji o średnicy otworu, sposobie mocowania, dopuszczalnej średnicy tarczy i maksymalnych obrotach. Dane mogą znajdować się również na tabliczce znamionowej, choć jej zakres zależy od urządzenia.

Następnie odczytaj nadruk na tarczy i porównaj go z kartą produktu. Szukaj pełnego ciągu wymiarów, a nie pojedynczej liczby. W typowym zapisie „średnica zewnętrzna x otwór” pierwszy wymiar opisuje wielkość tarczy, drugi zaś otwór. Kolejność oraz zapis mogą się różnić, dlatego w razie niejasności należy potwierdzić oznaczenie u producenta.

Dobrym nawykiem jest zapisanie parametrów wymaganych przez urządzenie przed zakupem. Pozwala to uniknąć pomylenia otworu z grubością tarczy albo jej średnicą zewnętrzną.

Otwór centralny a średnica zewnętrzna tarczy — dlaczego trzeba sprawdzić oba wymiary

Pasująca średnica zewnętrzna nie wystarcza. Tarcza może mieścić się pod osłoną, lecz mieć nieodpowiedni otwór centralny, przez co nie będzie prawidłowo osadzona. Odwrotna sytuacja także nie rozwiązuje problemu: zgodny otwór nie uprawnia do użycia tarczy o zbyt dużej średnicy, niewłaściwej grubości lub niedopuszczalnych obrotach.

Poza tymi dwoma wymiarami sprawdź grubość, maksymalne dopuszczalne obroty, oznaczenie kierunku pracy, jeśli występuje, oraz materiał, do którego tarcza została przeznaczona. Tarcza tnąca nie służy do szlifowania bokiem. Nie należy też zakładać, że osprzęt do drewna, metalu, płytek czy materiałów budowlanych można stosować zamiennie tylko dlatego, że ma taki sam otwór.

Przykłady oznaczeń z oferty: 115 x 22,2 mm, „fi 25,4” oraz tarcze 30 mm

Oznaczenie Milwaukee „115 x 22,2 mm” jest przejrzystym przykładem rozróżnienia średnicy zewnętrznej od otworu montażowego. Wymiar 22,2 mm należy porównać z wymaganiem konkretnego narzędzia, a 115 mm — z jego dopuszczalną średnicą tarczy.

Więcej uwagi wymaga nazwa piły tarczowej Dewalt 305x30mm 60z fi.25,4. Występują w niej zarówno zapis „305x30mm”, jak i „fi.25,4”. Nie należy samodzielnie interpretować relacji między tymi liczbami ani przyjmować, który wymiar opisuje otwór. Przed zakupem trzeba sprawdzić pełne oznaczenie na produkcie oraz dane producenta.

Tarcze Richmann 315 x 30 mm i 450 x 30 mm stanowią z kolei przykłady produktów, w których w nazwie podano otwór 30 mm. To punkt wyjścia do porównania z parametrami pilarki, a nie potwierdzenie zgodności z każdą pilarką.

Czy większy otwór można zmniejszyć redukcją, a mniejszy rozwiercić?

Pierścień redukcyjny, tuleję lub adapter można rozważać wyłącznie wtedy, gdy takie rozwiązanie jednoznacznie przewidują producenci zarówno tarczy, jak i narzędzia. Trzeba potwierdzić nie tylko średnicę, ale też prawidłowe osadzenie i cały sposób mocowania.

Nie rozwiercaj samodzielnie otworu tarczy. Nie stosuj prowizorycznych podkładek, przypadkowych tulei ani uszkodzonych kołnierzy i elementów mocujących. Takie działania mogą zaburzyć centrowanie i stabilność tarczy. Jeżeli otwór jest za mały lub za duży, a producent nie dopuszcza odpowiedniej redukcji, wybierz tarczę zgodną z wymaganiami urządzenia.

Checklista bezpiecznego doboru i montażu tarczy przed rozpoczęciem pracy

1. Ustal typ i dokładny model narzędzia.
2. Odczytaj w instrukcji wymagany sposób mocowania oraz średnicę otworu.
3. Porównaj średnicę zewnętrzną tarczy z zakresem dopuszczonym przez urządzenie.
4. Sprawdź grubość, maksymalne dopuszczalne obroty i kierunek pracy, jeżeli jest oznaczony.
5. Dobierz tarczę do obrabianego materiału oraz rodzaju pracy.
6. Skontroluj stan tarczy, kołnierzy i elementów mocujących przed montażem.
7. Jeśli planujesz redukcję lub adapter, potwierdź dopuszczenie tego rozwiązania u producentów narzędzia i tarczy.

Po przejściu tej listy wybierz właściwy typ osprzętu w kategorii tarcze do cięcia i szlifowania. W razie rozbieżności między nadrukiem, nazwą produktu i instrukcją urządzenia nie montuj tarczy do czasu wyjaśnienia parametrów.

FAQ

Jak zmierzyć średnicę otworu w starej tarczy, gdy oznaczenie jest nieczytelne?

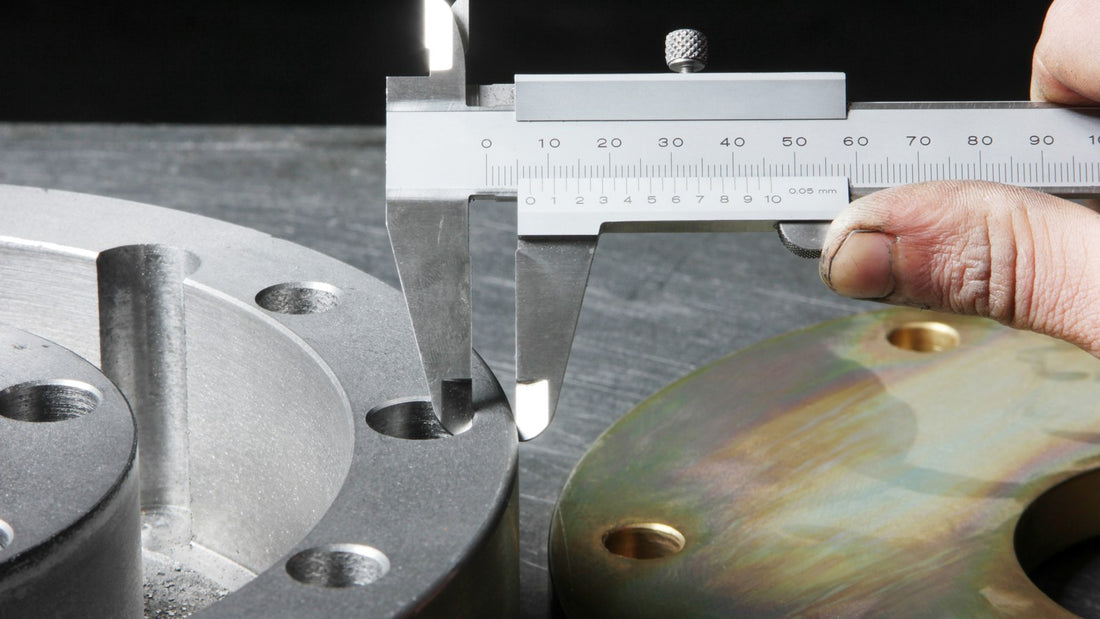

Zmierz średnicę wewnętrzną otworu suwmiarką, wykonując pomiar w kilku miejscach i porównując wynik z dokumentacją narzędzia. Pomiar starej tarczy ma charakter pomocniczy: zużycie, zabrudzenia lub uszkodzenia mogą utrudniać odczyt. Decydujące są wymagania producenta urządzenia.

Czy tarcza z otworem 22,2 mm będzie pasować do każdej szlifierki kątowej?

Nie. Sam wymiar 22,2 mm nie potwierdza zgodności ze wszystkimi szlifierkami kątowymi. Należy sprawdzić sposób mocowania, dopuszczalną średnicę zewnętrzną, grubość, maksymalne obroty oraz przeznaczenie tarczy dla konkretnego modelu.

Co oznacza zapis „fi 25,4” przy tarczy i dlaczego należy sprawdzić pełne oznaczenie?

„Fi” jest oznaczeniem średnicy, ale bez pełnego opisu nie należy przesądzać, którego elementu dotyczy liczba 25,4. Szczególnie gdy w nazwie występują też inne wymiary, trzeba potwierdzić dane na tarczy, w karcie produktu lub dokumentacji producenta.

Czy można zastosować pierścień redukcyjny do tarczy pilarskiej?

Tylko wtedy, gdy użycie pierścienia redukcyjnego jest przewidziane przez producenta tarczy i producenta pilarki. Nie wolno zakładać, że każda tarcza z większym otworem może być w ten sposób dopasowana.

Dlaczego tarcza o pasującej średnicy zewnętrznej może mimo to nie nadawać się do mojego urządzenia?

Może mieć niewłaściwy otwór montażowy, grubość, dopuszczalne obroty, kierunek pracy lub przeznaczenie materiałowe. Zgodna średnica zewnętrzna jest tylko jednym z warunków prawidłowego doboru.
