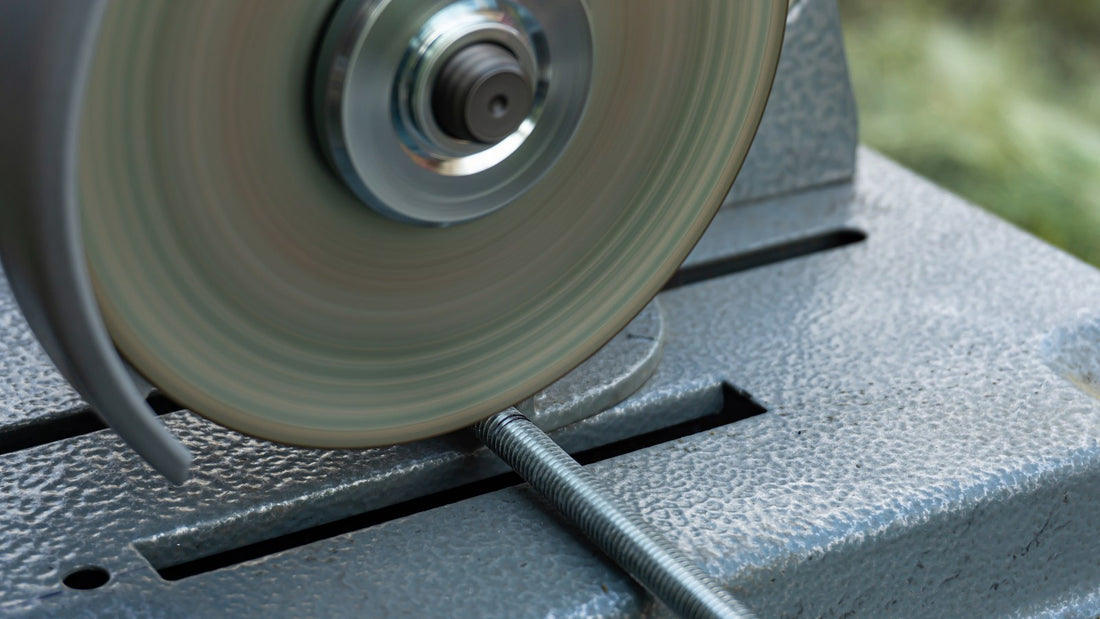

Kierunek montażu i maksymalne obroty tarczy – co sprawdzić przed uruchomieniem?
Przed założeniem nowej tarczy warto zatrzymać się na kilka minut i porównać jej oznaczenia z instrukcją urządzenia. To właśnie wtedy można wychwycić niezgodność kierunku pracy, prędkości, wymiarów lub przeznaczenia, zanim maszyna zostanie uruchomiona.
W kategorii tarcz do cięcia i szlifowania znajdują się rozwiązania do metalu, drewna, płytek, betonu i prac szlifierskich. Ta sama średnica nie oznacza jednak automatycznie, że tarcza będzie właściwa dla konkretnego narzędzia i zadania.
Z artykułu dowiesz się:
- jak odczytać podstawowe oznaczenia z nadruku na tarczy,
- kiedy strzałka kierunku obrotów jest wiążąca,
- jak porównać dopuszczalne obroty tarczy z możliwościami maszyny,
- dlaczego trzeba sprawdzać jednocześnie średnicę, otwór, grubość i przeznaczenie osprzętu.
Jak czytać oznaczenia na tarczy przed montażem
Nadruk na tarczy jest punktem wyjścia do oceny, czy można w ogóle rozważać jej montaż. Szukaj przede wszystkim informacji o rodzaju tarczy i materiale obrabianym, wymiarach, dopuszczalnej prędkości albo maksymalnych obrotach oraz ewentualnej strzałce kierunku. Znaczenie mają też zalecenia producenta maszyny, ponieważ to urządzenie określa, jakie typy osprzętu wolno stosować.
Wymiary zapisane w nazwie lub na etykiecie zwykle pomagają rozpoznać średnicę zewnętrzną, średnicę otworu i grubość. Przykładowo tarcza do metalu/inox 125x1,0 Milwaukee jest przykładem osprzętu przeznaczonego do cięcia metalu i INOX, natomiast tarcza do szlifowania STAL 125x27x6,0 Boll reprezentuje inną grupę zastosowań. Nie należy wyciągać wniosku o zamienności tylko na podstawie wspólnej średnicy 125 mm.
Opis materiałowy jest równie ważny jak rozmiar. Tarcza do stali nie jest uniwersalnym wyborem do ceramiki, a tarcza diamentowa do płytek nie zastępuje tarczy do betonu. Zawsze traktuj nadruk na konkretnym egzemplarzu i instrukcję urządzenia jako nadrzędne źródła informacji.
Strzałka kierunku obrotów: kiedy jest wiążąca i jak ją porównać z maszyną
Nie każda tarcza ma strzałkę kierunku obrotów. Jeśli jednak producent umieścił ją na tarczy, należy ją bezwzględnie respektować. Po zamontowaniu strzałka musi wskazywać taki sam kierunek, w jakim obraca się wrzeciono maszyny podczas pracy. Kierunek obrotów urządzenia sprawdzisz w jego instrukcji, na oznaczeniu obudowy albo według wskazówek producenta.
Oznaczenie kierunkowe ma szczególne znaczenie tam, gdzie konstrukcja tarczy została zaprojektowana do pracy w określonym kierunku, na przykład ze względu na układ segmentów, zębów lub elementów roboczych. Nie odwracaj tarczy tylko dlatego, że w danej pozycji napis jest łatwiejszy do odczytania. Decyduje strzałka oraz sposób montażu wskazany dla urządzenia.
Jeżeli strzałki nie ma, nie należy jej samodzielnie „domyślać” na podstawie wyglądu tarczy. Sprawdź instrukcję danego modelu tarczy i maszyny, a przy braku jasnej informacji nie podejmuj pracy przed wyjaśnieniem wątpliwości.
Maksymalne obroty tarczy a prędkość urządzenia — zasada bezpiecznej zgodności
Na tarczy może występować wartość maksymalnych obrotów, dopuszczalnej prędkości obwodowej albo oba oznaczenia. Trzeba porównać ją z prędkością urządzenia w warunkach bez obciążenia, wskazaną w dokumentacji maszyny. Zasada jest prosta: maszyna nie może rozpędzać tarczy ponad limit podany przez jej producenta.
Nie zastępuj tego porównania oceną „na oko”. Dwie tarcze o identycznej średnicy mogą mieć różne dopuszczalne wartości, a urządzenia z tej samej grupy mogą pracować z różną prędkością. Nie wolno też zakładać tarczy bez czytelnego oznaczenia, gdy nie da się potwierdzić jej parametrów w dokumentacji producenta.
Przed wyborem osprzętu do szlifierki warto dodatkowo sprawdzić, czy urządzenie jest przeznaczone do danego typu tarczy i czy jego osłona odpowiada przewidzianemu zastosowaniu. Pomocne może być przejrzenie oferty szlifierek kątowych, ale o zgodności zawsze rozstrzygają dane konkretnej maszyny oraz tarczy.
Wymiary montażowe tarczy: średnica, otwór i grubość w praktycznej kontroli
Najpierw porównaj średnicę zewnętrzną z maksymalną średnicą dopuszczoną dla maszyny. Większa tarcza może nie mieścić się pod osłoną, zmieniać warunki pracy i nie być przewidziana dla danego narzędzia. Mniejsza średnica również nie zwalnia z kontroli pozostałych parametrów.
Następnie sprawdź średnicę otworu montażowego. Otwór musi być zgodny z elementem mocującym urządzenia. Niedopuszczalne jest „dopasowywanie” otworu przez rozwiercanie, używanie przypadkowych redukcji lub kompensowanie luzu prowizorycznymi materiałami. Takie działania mogą zaburzyć centrowanie i stabilność tarczy.
Grubość wpływa między innymi na charakter pracy oraz możliwość prawidłowego zamocowania w przewidzianym układzie kołnierzy i nakrętki. W przypadku tarcz pilarskich trzeba dodatkowo sprawdzić wymagania piły dotyczące średnicy, otworu, grubości oraz konstrukcji tarczy. Przykładem produktu, którego oznaczenia należy odczytać łącznie, jest tarcza pilarska do drewna 165x15.87x1.6x24ATB Milwaukee.
Dobór typu tarczy do zadania: cięcie metalu, szlifowanie, drewno, płytki i beton
Dobór zacznij od materiału i rodzaju operacji, a dopiero później zawężaj wyniki według wymiarów. Do rozcinania stali i INOX wybiera się tarcze przeznaczone do cięcia tych materiałów. Tarcza tnąca pracuje obwodem i nie może być używana do szlifowania bokiem. Jej konstrukcja nie jest przeznaczona do obciążeń bocznych powstających przy takim działaniu.
Do usuwania naddatku, wyrównywania spoin lub obróbki powierzchni stali służą tarcze do szlifowania. To inne zastosowanie niż przecinanie materiału, nawet jeśli rozmiar tarczy wydaje się podobny. Przy drewnie wybieraj tarczę pilarską zgodną z piłą i przeznaczoną do obrabianego materiału, a nie tarczę ścierną czy diamentową.
Do ceramiki i płytek stosuje się tarcze diamentowe opisane do tego celu, takie jak tarcza diamentowa do płytek ceramicznych DHTi 115 x 22,2 mm Milwaukee. Beton wymaga tarczy przewidzianej do betonu, na przykład tarczy diamentowej do cięcia betonu 400 mm Richmann. Nie rozszerzaj samodzielnie zastosowania na inne materiały bez potwierdzenia tego na etykiecie i w danych producenta.
Kontrola przed uruchomieniem: mocowanie, osłona, stan tarczy i próbny rozruch
Po potwierdzeniu zgodności parametrów wykonaj krótką kontrolę montażową. Tarcza nie może być pęknięta, wyszczerbiona, zawilgocona, silnie zużyta ani mieć nieczytelnych oznaczeń uniemożliwiających weryfikację. Nie stosuj osprzętu, który upadł lub budzi wątpliwości co do stanu.
- Odłącz urządzenie od zasilania lub zabezpiecz je zgodnie z instrukcją.
- Porównaj przeznaczenie, średnicę, otwór, grubość, kierunek pracy i limit prędkości z danymi maszyny.
- Załóż tarczę zgodnie z instrukcją urządzenia, używając właściwych elementów mocujących.
- Sprawdź prawidłowe dokręcenie oraz zamocowanie osłony.
- Ustaw się poza płaszczyzną obrotu tarczy i wykonaj próbny rozruch bez obciążania materiałem, zgodnie z instrukcją urządzenia.
Jeśli podczas rozruchu pojawią się drgania, nietypowy hałas lub bicie, zatrzymaj maszynę i ponownie sprawdź montaż oraz stan tarczy. Nie próbuj korygować problemu podczas obrotów.
FAQ
Czy można założyć tarczę, gdy strzałka na niej wskazuje kierunek przeciwny do obrotów urządzenia?
Nie. Jeżeli tarcza ma strzałkę kierunkową, musi ona odpowiadać kierunkowi obrotów maszyny. Taka niezgodność wyklucza użycie tarczy w tym urządzeniu w danym sposobie montażu.
Jak sprawdzić, czy obroty szlifierki nie są za wysokie dla tarczy?
Odczytaj maksymalne obroty lub dopuszczalną prędkość z etykiety tarczy i porównaj je z wartością podaną dla szlifierki w instrukcji lub na jej tabliczce. Prędkość urządzenia nie może przekraczać limitu tarczy.
Czy każda tarcza o tej samej średnicy będzie pasowała do tej samej maszyny?
Nie. Poza średnicą należy sprawdzić otwór montażowy, grubość, typ tarczy, dopuszczalną prędkość, osłonę, sposób mocowania i dopuszczenie urządzenia do konkretnego osprzętu.
Dlaczego otwór montażowy tarczy musi być zgodny z mocowaniem urządzenia?
Zgodny otwór pozwala prawidłowo wycentrować i stabilnie zamocować tarczę. Luz, niewłaściwa redukcja lub przeróbka otworu mogą powodować bicie i stworzyć zagrożenie podczas pracy.
Czym różni się tarcza do cięcia stali od tarczy do szlifowania stali?
Tarcza do cięcia służy do rozcinania materiału obwodem i nie jest przeznaczona do obciążeń bocznych. Tarcza do szlifowania jest przeznaczona do obróbki powierzchni oraz innych prac wskazanych przez producenta.
Czy tarczę przeznaczoną do płytek lub betonu można stosować do innych materiałów?
Tylko wtedy, gdy producent wyraźnie potwierdza takie zastosowanie na tarczy lub w dokumentacji. Materiał, konstrukcja tarczy i zalecenia dla urządzenia trzeba sprawdzać osobno dla każdego zadania.
