Jak bezpiecznie pracować z instalacją elektryczną? Najważniejsze zasady

Bezpieczeństwo przy pracy z instalacjami elektrycznymi to priorytet, który obejmuje zarówno ochronę życia i zdrowia, jak i minimalizację ryzyka pożarów czy awarii. Czy jesteś profesjonalistą w branży elektrycznej, czy majsterkowiczem, znajomość kluczowych zasad i zagrożeń związanych z eksploatacją instalacji elektrycznych jest niezbędna. W artykule podpowiadamy, co warto wiedzieć o pracy z prądem, omawiając najważniejsze zasady, zagrożenia, a także środki ochrony. Dowiedz się, jak pracować bezpiecznie i odpowiedzialnie.



Z artykułu dowiesz się:

• jakie są najczęstsze zagrożenia przy pracy z instalacjami elektrycznymi
• jak działa ochrona przeciwporażeniowa i dlaczego jest kluczowa
• jakie są procedury BHP dla bezpiecznej organizacji pracy
• jakie środki ochrony osobistej są niezbędne
• jakie narzędzia izolowane powinny być używane
• jakie są skutki pracy w warunkach podwyższonego ryzyka
• jakie są wymagania dotyczące kwalifikacji SEP
• dlaczego przeglądy i pomiary są kluczowe dla bezpieczeństwa
• co to są strefy zagrożenia wybuchem (ATEX) i jakie procedury tam obowiązują

Bezpieczeństwo pracy z instalacjami elektrycznymi w domu i pracy

Bezpieczna praca z instalacjami elektrycznymi to kluczowy element zarówno w domu, jak i w miejscu pracy. Podstawowym celem jest ochrona życia i zdrowia wszystkich użytkowników instalacji. Równie istotne jest unikanie pożarów i minimalizowanie awarii sprzętów, które mogą prowadzić do długotrwałych przestojów czy kosztownej naprawy. Dlatego ważne jest zrozumienie zakresu działań związanych z elektryką, które obejmują eksploatację, drobne prace, prace serwisowe oraz modernizacje.

Ochrona przeciwporażeniowa to fundament bezpieczeństwa. Każda praca z prądem wymaga zachowania określonych zasad BHP oraz użycia odpowiednich środków ochrony osobistej. W kontekście ryzyk związanych z pracą z instalacjami, należy szczególnie uwzględnić potencjalne zagrożenia, takie jak porażenie prądem czy zwarcia. W tym celu niezbędna jest znajomość klasyfikacji sprzętu, sposobów izolacji oraz stosowanie praktyk minimalizujących ryzyko, takich jak regularne przeglądy i pomiary.

W środowiskach o podwyższonym ryzyku, jak strefy z dużą wilgotnością czy obecnością pyłów, wymagane są dodatkowe środki ostrożności. Tu istotna jest odpowiednia kwalifikacja, potwierdzona certyfikatami, oraz stosowanie procedur BHP, w tym używanie rękawic, obuwia izolacyjnego i innych narzędzi ochronnych. Tylko kompleksowe podejście może gwarantować bezpieczne warunki pracy z prądem.

Najczęstsze zagrożenia i ryzyko przy instalacjach elektrycznych

W pracy z instalacjami elektrycznymi najczęstszymi zagrożeniami są porażenie prądem, zarówno przez dotyk bezpośredni, jak i pośredni, poparzenia oraz zwarcia. Skutki takich zdarzeń mogą być poważne. Porażenie prądem może prowadzić do poważnych obrażeń ciała, a nawet śmierci. Poparzenia występują często jako efekt łuku elektrycznego i mogą mieć długotrwałe konsekwencje zdrowotne.

Zwarcia są kolejnym znaczącym ryzykiem, które prowadzi do pożarów elektrycznych oraz uszkodzeń sprzętu. Powstałe przepięcia mogą z kolei spowodować trwałe uszkodzenie delikatnej elektroniki, co często skutkuje koniecznością kosztownej wymiany urządzeń. Czynniki wpływające na skutki porażeń obejmują natężenie prądu, jego rodzaj oraz czas kontaktu z ciałem ludzkim. Przede wszystkim jednak ważna jest droga przepływu prądu - najniebezpieczniejszy jest kontakt z sercem.

• Wilgoć może zwiększyć ryzyko porażenia prądem.
• Błędne oznaczenia przewodów prowadzą do niebezpiecznych sytuacji.
• Praca w pośpiechu sprzyja wypadkom.
• Brak weryfikacji braku napięcia to poważny błąd.
• Niesprawne narzędzia mogą zawieść w krytycznym momencie.
• Prowizoryczne przedłużacze często są źródłem zwarć.
• Przeciążenia obwodów prowadzą do pożarów elektrycznych.

Podstawy ochrony przeciwporażeniowej w instalacjach elektrycznych

Ochrona przeciwporażeniowa to kluczowy element bezpieczeństwa w instalacjach elektrycznych. Jednym z jej filarów jest izolacja podstawowa, która zapobiega bezpośredniemu kontaktowi z przewodzącymi częściami. Równie istotne jest samoczynne wyłączenie zasilania przez urządzenia takie jak RCD, które szybko odłączają obwód w przypadku wykrycia niebezpiecznego prądu upływu, minimalizując ryzyko porażenia.

Klasy ochronności urządzeń również odgrywają istotną rolę. Obejmują one oznaczenia takie jak Klasa I, Klasa II i Klasa III, które determinują sposób ochrony użytkownika. Rozpoznanie tych klas jest możliwe dzięki symbolom na tabliczce znamionowej, co umożliwia szybkie zidentyfikowanie poziomu bezpieczeństwa urządzenia. Ważnym elementem ochrony jest również separacja galwaniczna, stosowana w transformatorach separacyjnych. Redukuje ryzyko przepięć i zwarć poprzez oddzielenie obwodów galwanicznych.

Kolejny kluczowy aspekt to połączenia wyrównawcze, które szczególnie w pomieszczeniach mokrych zapobiegają różnicom potencjałów między metalowymi elementami. Gdy są prawidłowo wykonane, znacząco zmniejszają ryzyko porażenia. Postaw na kompleksową ochronę, która łączy te rozwiązania w jedno skuteczne podejście.

Jak działają RCD i SPD oraz kiedy są niezbędne

RCD, czyli wyłącznik różnicowoprądowy, to nieodzowny element współczesnych instalacji elektrycznych. Jego głównym zadaniem jest monitorowanie różnicy przepływu prądu między przewodem fazowym a neutralnym. W momencie wykrycia niebezpiecznej różnicy, np. spowodowanej upływem prądu do ziemi lub ciała człowieka, RCD natychmiast odłącza zasilanie. Typowe progi działania RCD to 10 mA dla miejsc szczególnego ryzyka i 30 mA dla standardowej ochrony, co znacząco zmniejsza ryzyko pożarów elektrycznych.

Testowanie RCD to istotna czynność konserwacyjna. W domowych warunkach możesz korzystać z przycisku TEST. Naciśnięcie go pozwala sprawdzić, czy wyłącznik działa prawidłowo. RCD powinny być testowane regularnie, przynajmniej co miesiąc. Dodatkowo, pomiary z użyciem specjalistycznego miernika zapewniają bardziej dokładne wyniki, weryfikując czas i prąd zadziałania.

Ograniczniki przepięć (SPD) mają za zadanie chronić instalację przed przepięciami powstającymi na skutek wyładowań atmosferycznych lub przełączeń w sieci. SPD dzielimy na typ 1, 2 i 3, zastosowane w różnorodnych częściach instalacji w zależności od zagrożenia. Aby były skuteczne, konieczne jest dobre uziemienie i odpowiednia konstrukcja.

• RCD i SPD są szczególnie zalecane w łazienkach i kuchniach.
• Zewnętrzne gniazda i obwody ogrodowe to kolejne istotne strefy zastosowań.
• W miejscach z urządzeniami pracującymi w wilgoci te zabezpieczenia są niezbędne.
• RCD i SPD chronią także wrażliwą elektronikę oraz budynki z instalacją odgromową.

Organizacja pracy z uwzględnieniem zasad BHP i procedur LOTO

Skuteczne procedury BHP są kluczowe dla bezpiecznej pracy z instalacjami elektrycznymi. Pierwszym krokiem jest wyłączenie zasilania za pomocą odpowiedniego łącznika lub wyłącznika. Następnie stosuje się procedurę Lockout-Tagout (LOTO) - zabezpieczając system przed przypadkowym załączeniem poprzez blokady i odpowiednie oznaczenia. Kolejnym krokiem jest dokładne sprawdzenie braku napięcia za pomocą odpowiednich przyrządów.

Ważne jest również wyraźne oznakowanie strefy pracy, aby zminimalizować ryzyko dostępu osób postronnych. Zachowanie porządku na stanowisku, w tym uporządkowane narzędzia i dobre oświetlenie, jest kluczowe dla efektywnej i bezpiecznej pracy. Nie można zapominać o zasadzie pracy minimum we dwie osoby, zwłaszcza przy zadaniach o podwyższonym ryzyku.

Praca pod napięciem to sytuacja ekstremalna, która powinna być realizowana tylko wtedy, gdy z jakiegoś powodu nie można wyłączyć obwodu. Musi być poprzedzona szczegółową oceną ryzyka i przeprowadzana wyłącznie przez osoby z odpowiednimi kwalifikacjami oraz z użyciem środków ochrony osobistej.

1. Wyłącz zasilanie i zastosuj LOTO.
2. Sprawdź brak napięcia przyrządem pomiarowym.
3. Wydziel i oznakuj strefę pracy.
4. Zachowaj porządek i zadbaj o oświetlenie.
5. Skontroluj połączenia i osłony.
6. Przywróć zasilanie po końcowej weryfikacji.

Środki ochrony osobistej, narzędzia i warunki środowiskowe

Środki ochrony osobistej to fundament bezpiecznej pracy z instalacjami elektrycznymi. Rękawice dielektryczne, obuwie elektroizolacyjne oraz maty izolacyjne są pierwszą linią obrony przed porażeniem prądem. Nie można też zapominać o okularach ochronnych, które zabezpieczają oczy przed iskrami czy odpryskami, oraz odzieży trudnopalnej, zwłaszcza przy pracach zawodowych. Kask chroni głowę w miejscach o zwiększonym ryzyku upadku ciężkich przedmiotów.

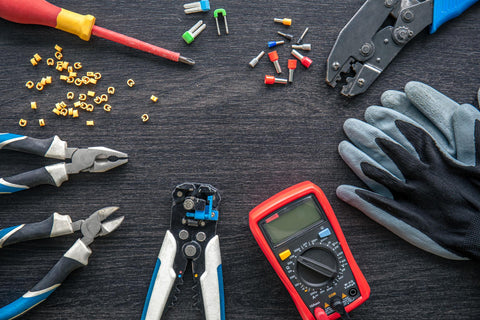

Narzędzia izolowane to absolutna konieczność przy pracy z prądem. Warto regularnie sprawdzać stan ich izolacji, kontrolując, czy nie występują pęknięcia lub uszkodzenia przewodów. Staranne podejście do wyboru i konserwacji narzędzi minimalizuje ryzyko wypadków. Wilgoć to element, który znacząco podnosi ryzyko porażenia, dlatego ważne jest, aby zawsze pracować w suchych warunkach i unikać wilgotnych miejsc, gdy tylko to możliwe.

Zachowanie odpowiednich odległości od linii energetycznych to kolejny priorytet. Minimalne wartości mogą różnić się w zależności od napięcia, ale orientacyjnie przy 1 kV powinny wynosić przynajmniej 1,5 metra, a powyżej 1 kV - 3 metry. Kluczowe jest też unikanie zmęczenia i pośpiechu. Przerwy w pracy poprawiają koncentrację i zmniejszają ryzyko błędów.

• Brak pomiaru braku napięcia.
• Prowizorki i niestandardowe rozwiązania.
• Praca w wilgoci bez zabezpieczenia.
• Niedopilnowanie procedur LOTO.
• Użycie uszkodzonego przedłużacza.

Kwalifikacje, przeglądy instalacji i praca w strefach zagrożenia ATEX

Posiadanie odpowiednich kwalifikacji SEP to podstawowy wymóg dla wszystkich profesjonalistów zajmujących się eksploatacją instalacji elektrycznych. Regularne szkolenia okresowe zapewniają aktualizację wiedzy i umiejętności, co jest niezwykle ważne w zmieniającym się środowisku pracy. Bez tego trudno jest zagwarantować zgodność z przepisami i bezpieczeństwo podczas pracy.

Przeglądy instalacji elektrycznych to kluczowy element utrzymania ich w dobrym stanie. Regularne kontrole, przynajmniej raz na pięć lat w budynkach mieszkalnych, pozwalają w porę wykryć potencjalne zagrożenia. W obiektach o podwyższonym ryzyku, takich jak miejsca z wilgocią lub pyłem, przeglądy muszą być przeprowadzane częściej. Pomiary takie jak rezystancja izolacji, impedancja pętli zwarcia czy ciągłość przewodów ochronnych są niezbędne do oceny stanu instalacji.

Uziomy odgrywają istotną rolę w pracy instalacji, zwiększając bezpieczeństwo i efektywność. Mogą być pionowe, poziome czy fundamentowe, w zależności od potrzeb. Praca w strefach zagrożenia wybuchem (ATEX) wymaga dodatkowych środków ostrożności oraz znajomości specyficznych przepisów dotyczących urządzeń i metod pracy. Specjalne procedury i rygorystyczne normy zapewniają tam bezpieczeństwo.

Bezpieczeństwo w pracy z elektryką to wynik połączenia kilku kluczowych elementów: procedur, zabezpieczeń technicznych i regularnych kontroli. Tylko całościowe podejście gwarantuje skuteczną ochronę i bezawaryjne funkcjonowanie instalacji.



FAQ

Czy zawsze trzeba wyłączać zasilanie przed pracą przy instalacji?

Tak. To podstawowa zasada bezpieczeństwa. Zasilanie wyłącza się przed każdą pracą eksploatacyjną, drobną naprawą czy wymianą osprzętu, a następnie zabezpiecza przed przypadkowym załączeniem. Praca pod napięciem jest dopuszczalna wyłącznie wyjątkowo, po ocenie ryzyka, w ramach procedur i tylko dla osób z odpowiednimi uprawnieniami oraz wyposażeniem.

Jak prawidłowo sprawdzić brak napięcia?

Należy użyć odpowiedniego testera lub miernika i wykonać pomiar bezpośrednio w miejscu pracy. Przed pomiarem sprawdza się działanie przyrządu na znanym źródle napięcia, potem mierzy się badany obwód, a na końcu ponownie potwierdza się, że tester nadal działa. Sam fakt, że bezpiecznik jest wyłączony, nie jest dowodem braku napięcia.

Co daje wyłącznik różnicowoprądowy i czy chroni w 100%?

RCD ogranicza ryzyko porażenia prądem i zmniejsza prawdopodobieństwo pożaru od prądów upływu, ponieważ szybko odłącza zasilanie, gdy wykryje nieprawidłowość. Nie daje jednak pełnej ochrony w każdym scenariuszu, na przykład przy części zwarć L-N, błędnych podłączeniach czy w sytuacjach, gdy urządzenie klasy I pracuje bez sprawnego przewodu ochronnego. RCD działa najlepiej jako element układu, wraz z zabezpieczeniami nadprądowymi i poprawnym uziemieniem.

Jak często testować RCD?

W praktyce domowej warto wykonywać test przyciskiem TEST regularnie, na przykład raz w miesiącu lub raz na kwartał. Podczas przeglądów i pomiarów okresowych RCD sprawdza się miernikiem, oceniając prąd i czas zadziałania, który w typowych testach wynosi rzędu 0,1-0,3 s zależnie od warunków.

Kiedy potrzebuję ograniczników przepięć i jak je dobierać typ 1 2 3?

Ograniczniki przepięć są szczególnie ważne tam, gdzie występuje ryzyko udaru piorunowego lub częstych przepięć łączeniowych oraz tam, gdzie działa wrażliwa elektronika. Dobór zależy od ryzyka i konfiguracji instalacji: typ 1 stosuje się przy wysokim ryzyku i często w budynkach z instalacją odgromową, typ 2 jako standardową ochronę w rozdzielnicy, a typ 3 punktowo przy urządzeniach. Skuteczność SPD wymaga prawidłowego uziemienia i możliwie krótkich połączeń w torze ochronnym.

Jakie są najczęstsze przyczyny pożarów elektrycznych w domu?

Najczęściej są to przeciążenia obwodów, luźne lub przegrzewające się połączenia, uszkodzona izolacja przewodów oraz prowizoryczne przedłużacze i listwy zasilające o zbyt małej obciążalności. Ryzyko zwiększają także nieprawidłowo dobrane zabezpieczenia i brak okresowych kontroli. Pomaga rozsądne obciążanie gniazd, szybka wymiana zużytego osprzętu oraz regularne przeglądy instalacji.

Czy mogę samodzielnie wymienić gniazdko lub wyłącznik?

To zależy od kompetencji i stanu instalacji, ale ryzyko błędu jest realne. Jeśli nie masz doświadczenia, bezpieczniej zlecić pracę elektrykowi. Jeżeli podejmujesz się wymiany, trzymaj się zasady: wyłącz zasilanie, zabezpiecz je przed przypadkowym załączeniem, potwierdź brak napięcia pomiarem i odtwórz poprawne podłączenia przewodów. W razie niepewności przerwij pracę.

Jakie pomiary instalacji są najważniejsze i co wykrywają?

Najważniejsze pomiary to rezystancja izolacji, która pozwala wykryć uszkodzenia przewodów i degradację izolacji, impedancja pętli zwarcia, która potwierdza skuteczność samoczynnego wyłączenia zasilania, oraz ciągłość przewodów ochronnych, kluczowa dla ochrony dotykowej. Dodatkowo wykonuje się testy RCD, sprawdzające czas i prąd zadziałania, oraz pomiar uziemienia, istotny zarówno dla ochrony przeciwporażeniowej, jak i skuteczności SPD.

Co to jest Lockout Tagout i czy ma sens w małej firmie?

Lockout-Tagout to procedura blokowania i oznaczania odłączonych źródeł energii, aby nikt nie uruchomił zasilania w trakcie pracy. Ma sens także w małej firmie, a często jest wręcz kluczowa, gdy kilka osób ma dostęp do rozdzielnicy lub gdy prace prowadzi się etapami. LOTO redukuje ryzyko przypadkowego załączenia, które jest jedną z najczęstszych przyczyn groźnych zdarzeń.

Jak postąpić gdy dojdzie do porażenia prądem?

Najpierw przerwij dopływ prądu, nie dotykając poszkodowanego gołymi rękami, jeśli istnieje ryzyko, że obwód nadal jest pod napięciem. Następnie wezwij pomoc i oceń stan poszkodowanego, w tym oddech i krążenie. Jeśli to konieczne, rozpocznij RKO i monitoruj stan do czasu przyjazdu służb. W organizacji pracy ogromne znaczenie mają szkolenia z pierwszej pomocy, bo czas reakcji jest krytyczny.
