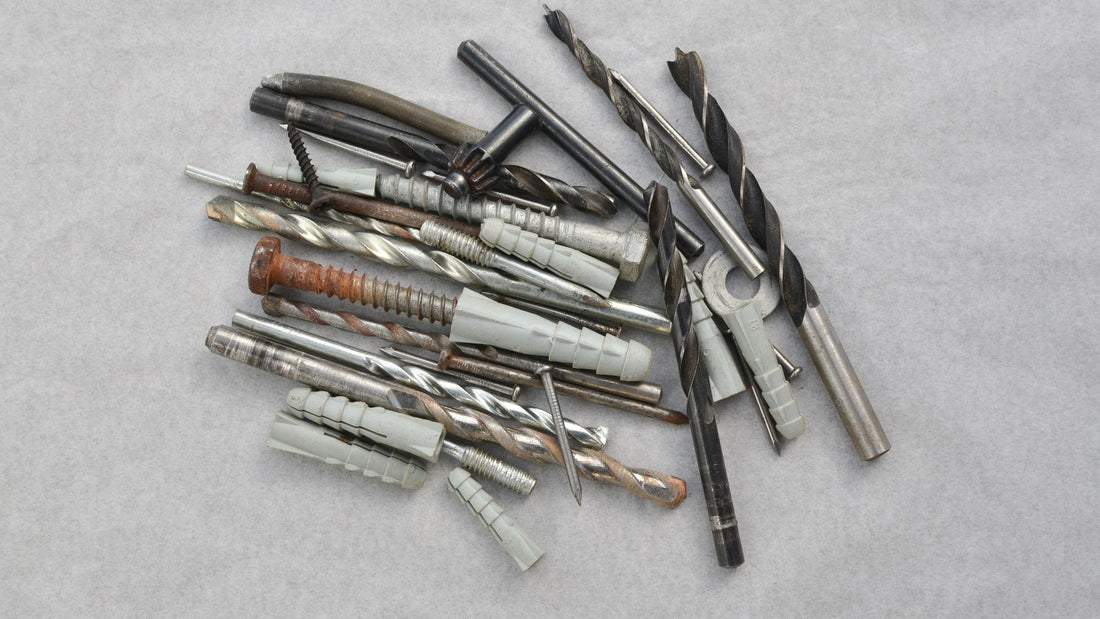

Długość robocza i całkowita wiertła – jak czytać oznaczenia wymiarów?

Dwa wymiary podane przy wiertle często budzą wątpliwości: który z nich określa głębokość wiercenia, a który wpływa na możliwość zamocowania narzędzia? Najpierw warto odróżnić średnicę, która wyznacza rozmiar otworu, od dwóch długości opisujących budowę wiertła.

W kategorii wierteł można spotkać zapisy zawierające średnicę oraz długość roboczą i całkowitą. Ich poprawne odczytanie pomaga dobrać osprzęt do planowanej głębokości otworu, materiału oraz urządzenia, bez mylenia długości narzędzia z rzeczywistym zasięgiem wiercenia.

Z artykułu dowiesz się:

• czym różni się długość robocza wiertła od długości całkowitej,
• jak odczytać zapis średnica × długość robocza / długość całkowita,
• dlaczego głębokość otworu wymaga zapasu długości,
• jak dobrać wiertło według materiału, średnicy, chwytu i warunków pracy.

Jak odróżnić długość roboczą wiertła od długości całkowitej?

Średnica odpowiada za nominalny rozmiar wykonywanego otworu. Przykładowo wiertło o średnicy 10,0 mm służy do wykonania otworu o takim nominalnym wymiarze, z uwzględnieniem warunków obróbki i wymaganej tolerancji.

Długość robocza to użyteczna długość części pracującej wiertła. To właśnie ona ma podstawowe znaczenie podczas oceny, czy narzędzie może sięgnąć do planowanej głębokości. Nie należy jednak traktować jej jako automatycznie dostępnej, gwarantowanej głębokości otworu. Część długości „zjada” geometria końcówki, sposób ustawienia narzędzia, wymagany zapas oraz warunki odprowadzania pyłu lub zwiercin.

Długość całkowita obejmuje całe wiertło, a więc także odcinek przeznaczony do mocowania w uchwycie albo systemie chwytu. Jest ważna dla dostępu do miejsca wiercenia, prowadzenia narzędzia i oceny, czy zestaw wiertło–urządzenie nie będzie nieporęczny. Sama w sobie nie oznacza maksymalnej głębokości otworu.

Typowy błąd polega na wybraniu najdłuższego modelu wyłącznie na podstawie długości całkowitej. W praktyce należy najpierw sprawdzić długość roboczą, a dopiero później ocenić całkowitą długość w kontekście dostępu i stabilnego prowadzenia.

Jak czytać zapis wymiarów wiertła: średnica × długość robocza / długość całkowita

Przy zapisie „5,5 × 350/410” pierwszy wymiar oznacza średnicę 5,5 mm. W przypadku wiertła do betonu SDS+ MS2 5,5 x 350/410 Milwaukee dwa kolejne wymiary należy odczytać zgodnie z opisem katalogowym tego produktu: 350 mm to długość robocza, a 410 mm – długość całkowita.

Nie warto zamieniać tej kolejności w uniwersalną regułę dla wszystkich marek i typów wierteł. Producenci mogą stosować różne sposoby prezentacji danych w tytułach, opisach i kartach technicznych. Przed zakupem sprawdź, jak konkretny produkt opisuje oba wymiary.

Czytelny przykład stanowią wiertła SDS-MAX Richmann. Nazwa wiertła SDS-MAX 32x600 mm X4 z długością roboczą 540 mm wskazuje 600 mm długości całkowitej i 540 mm długości roboczej. Analogicznie wiertło SDS-MAX 40x1000 mm X4 z długością roboczą 920 mm ma w nazwie rozdzielone informacje o długości całkowitej 1000 mm i roboczej 920 mm. Takie dane ułatwiają szybkie porównanie modeli, ale nadal trzeba odnieść je do planowanego otworu i urządzenia.

Jak obliczyć wymaganą długość wiertła na podstawie głębokości otworu?

Zacznij od ustalenia projektowanej głębokości otworu, a następnie dodaj praktyczny zapas. Nie należy zakładać, że otwór o głębokości 350 mm można bezwarunkowo wykonać wiertłem o długości roboczej 350 mm. Końcówka wiertła ma własną geometrię, narzędzie trzeba utrzymać prostopadle, a w głębokim otworze potrzebna jest przestrzeń na kontrolę pracy i oczyszczanie.

Przy otworach pod kotwy lub kołki uwzględnij wymagania producenta elementu mocującego, głębokość osadzenia oraz zapas potrzebny na pył i tolerancję wykonania. Nie ustalaj go wyłącznie na podstawie długości wiertła. Jeżeli ważna jest dokładna głębokość, oznacz ją na wiertle lub zastosuj odpowiedni ogranicznik, o ile jest właściwy dla danego narzędzia i zadania.

Wiertło musi też mieć warunki, aby wejść w materiał na wymagany odcinek. W narożniku, wnęce, przy suficie lub za elementem konstrukcyjnym nadmierna długość całkowita może utrudnić ustawienie urządzenia w osi otworu, mimo że długość robocza jest wystarczająca.

Głęboki otwór a odprowadzanie urobku: dlaczego samo długie wiertło nie wystarcza?

Podczas wiercenia w betonie powstaje pył i urobek, a przy obróbce metalu – zwierciny. Wraz ze wzrostem głębokości rośnie ryzyko ich zalegania w otworze. Może to utrudnić postęp pracy, zwiększyć nagrzewanie i pogorszyć kontrolę nad narzędziem.

Dlatego przy głębokich otworach pracuj etapami: okresowo wycofuj wiertło, aby umożliwić usunięcie urobku, a następnie kontynuuj wiercenie bez forsowania narzędzia. Częstotliwość przerw zależy od materiału, średnicy, głębokości, rodzaju wiertła i zaleceń producenta urządzenia oraz osprzętu. Nie ma jednej prędkości ani jednego sposobu pracy odpowiedniego dla wszystkich średnic i materiałów.

W przypadku betonu dobierz również urządzenie do typu chwytu. Wiertło SDS+ wymaga zgodnego uchwytu SDS+, a SDS-MAX – urządzenia z uchwytem SDS-MAX. Systemów tych nie należy traktować jako wzajemnie zamiennych. Przed montażem sprawdź instrukcję urządzenia; w razie potrzeby pomocne mogą być młotowiertarki przeznaczone do określonego systemu osprzętu.

Dobór wiertła krok po kroku: materiał, średnica, chwyt i długość

1. Określ materiał obrabiany. Do metalu, drewna oraz betonu dobiera się wiertła z odpowiedniej grupy. Materiał decyduje o rodzaju osprzętu i sposobie pracy.
2. Ustal średnicę otworu. Powinna odpowiadać wymiarowi wymaganemu przez montowany element albo dokumentację prac.
3. Sprawdź chwyt i urządzenie. Wiertło walcowe, SDS+ i SDS-MAX wymagają właściwego sposobu mocowania. Zweryfikuj oba elementy połączenia, parametry urządzenia i zalecenia producenta.
4. Porównaj głębokość otworu z długością roboczą. Dodaj zapas na końcówkę, ustawienie oraz oczyszczanie otworu.
5. Oceń długość całkowitą. Upewnij się, że umożliwia dojście do miejsca pracy i pewne prowadzenie narzędzia.

Jeżeli tytuł podaje jedynie średnicę, nie należy dopowiadać pozostałych wymiarów. Przykładem jest wiertło HSS-R walcowe do metalu 10,0 mm Milwaukee: z nazwy wynika średnica, ale długość trzeba potwierdzić w karcie produktu. To bezpieczniejsza metoda niż przenoszenie danych z innego wiertła o podobnej średnicy.

Bezpieczne wiercenie długim wiertłem: mocowanie, kontrola otworu i praca z przerwami

Długie wiertło wymaga spokojnego, stabilnego prowadzenia. Zamocuj obrabiany materiał, jeśli jego charakter i warunki pracy na to pozwalają. Przed wierceniem sprawdź prawidłowe osadzenie chwytu oraz stan urządzenia. W ścianach, stropach i innych przegrodach skontroluj ryzyko kolizji z instalacjami, a w betonie również zbrojeniem.

Nie dociskaj narzędzia nadmiernie, gdy postęp wiercenia wyraźnie spada. Przerwij pracę, wycofaj wiertło i usuń urobek z otworu. Zachowaj szczególną ostrożność przy zmianie oporu materiału. Pracuj zgodnie z instrukcjami wiertła i urządzenia, dobierając ustawienia do materiału oraz średnicy.

Krótka checklista przed zakupem:

• materiał jest prawidłowo określony,
• średnica odpowiada wymaganemu otworowi,
• chwyt pasuje do urządzenia po sprawdzeniu obu stron,
• długość robocza uwzględnia głębokość i zapas,
• długość całkowita pozwala na dostęp oraz prowadzenie,
• dla głębokiego otworu zaplanowano przerwy na usuwanie urobku.

FAQ

Co oznacza oznaczenie 5,5 × 350/410 na wiertle do betonu?

W odniesieniu do opisu katalogowego wiertła SDS+ MS2 Milwaukee oznacza ono średnicę 5,5 mm, długość roboczą 350 mm oraz długość całkowitą 410 mm. Przy innych produktach kolejność i znaczenie wymiarów należy potwierdzić w ich opisie.

Czy długość całkowita wiertła oznacza maksymalną głębokość wykonanego otworu?

Nie. Długość całkowita zawiera także część mocowaną w uchwycie lub systemie chwytu. Do oceny zasięgu ważniejsza jest długość robocza, lecz i ona wymaga zapasu na geometrię końcówki, ustawienie narzędzia i odprowadzanie urobku.

Jaki zapas długości przyjąć przy wierceniu otworu pod kotwę lub kołek?

Zapas ustal według instrukcji producenta kotwy albo kołka oraz warunków wykonania otworu. Uwzględnij geometrię końcówki, wymaganą głębokość osadzenia, tolerancję i miejsce na pył. Nie przyjmuj jednej wartości dla każdego materiału i zastosowania.

Dlaczego podczas głębokiego wiercenia trzeba okresowo wycofywać wiertło?

Wycofywanie pomaga usuwać pył lub zwierciny z otworu. Dzięki temu ograniczasz ich zaleganie, ułatwiasz dalsze wiercenie i zachowujesz lepszą kontrolę nad pracą narzędzia.

Czy wiertło SDS+ można zamocować w urządzeniu przeznaczonym do SDS-MAX?

Nie należy zakładać takiej kompatybilności. SDS+ i SDS-MAX to różne systemy chwytu. Zawsze sprawdź typ uchwytu w urządzeniu, specyfikację wiertła oraz zalecenia producenta przed montażem.

Gdzie sprawdzić długość wiertła, jeśli w nazwie produktu podano tylko średnicę?

Sprawdź kartę produktu i opis katalogowy konkretnego modelu. Nie wyciągaj wniosków z długości innego wiertła o tej samej średnicy, ponieważ parametry mogą się różnić.
