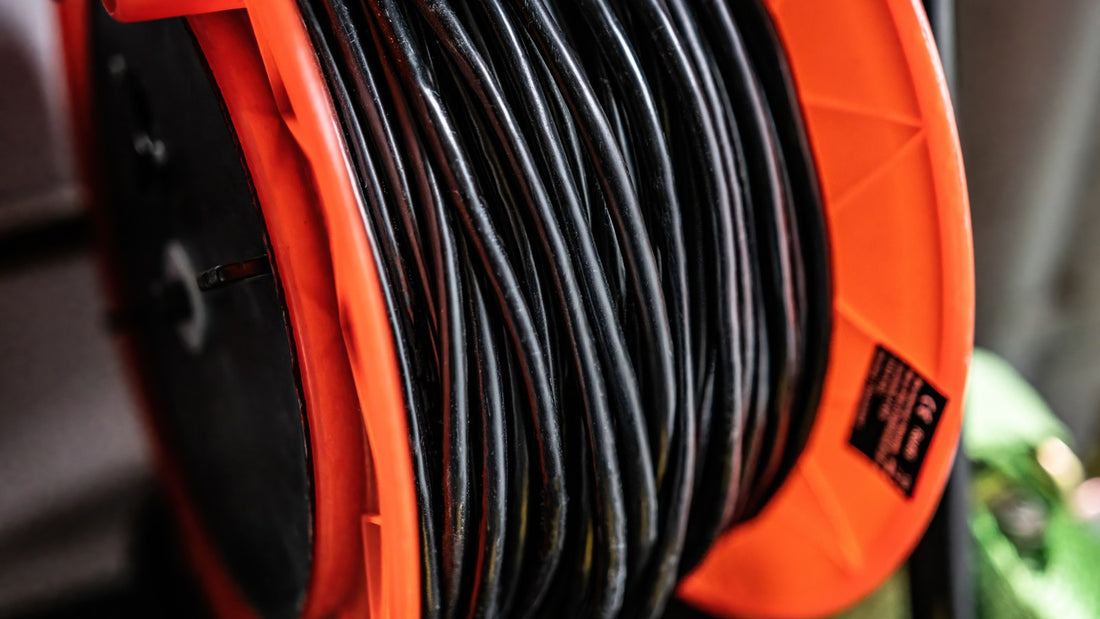

Dlaczego przedłużacz bębnowy trzeba rozwijać pod dużym obciążeniem?

Przedłużacz bębnowy porządkuje przewód i ułatwia pracę na większym zasięgu, ale nie powinien pozostawać zwinięty, gdy zasila urządzenie o większym poborze. Przepływ prądu powoduje nagrzewanie żył, a kabel ułożony warstwami na bębnie znacznie trudniej oddaje ciepło do otoczenia.

Wybierając przedłużacze, trzeba ocenić nie tylko długość przewodu. Liczą się także przekrój żył, stopień rozwinięcia bębna, dopuszczalne obciążenie podane przez producenta, klasa IP oraz faktyczne warunki pracy.

Warto też odróżnić przedłużacz elektryczny od przedłużki mechanicznej. Przedłużka HEX, SDS lub element do bitów przekazuje napęd w narzędziu i nie służy do zasilania urządzeń prądem. Nie zastąpi więc kabla z wtyczką i gniazdami.

Z artykułu dowiesz się:

• dlaczego przewód zwinięty na bębnie nagrzewa się szybciej pod obciążeniem,
• jak oceniać znaczenie przekroju 3 × 1,5 mm², długości kabla i sposobu jego rozwinięcia,
• czym kierować się przy wyborze między bębnem 25 m, 50 m a prostym przewodem 20 m,
• jak sprawdzić ograniczenia dotyczące obciążenia, IP i pracy w danym miejscu.

Skąd bierze się nagrzewanie przewodu na bębnie?

Każdy przewód ma opór elektryczny. Gdy zasila urządzenie, część energii jest wydzielana w postaci ciepła w jego żyłach. Przy niewielkim poborze zjawisko może być mało odczuwalne, lecz wraz ze wzrostem obciążenia rośnie znaczenie temperatury przewodu.

Na bębnie kabel nie leży w jednej, dobrze wentylowanej warstwie. Poszczególne zwoje stykają się ze sobą, a warstwy wewnętrzne są osłonięte przez zewnętrzne. Ciepło kumuluje się więc łatwiej, zamiast rozpraszać się na całej długości przewodu. To właśnie dlatego producenci zwykle podają osobne wartości dopuszczalnego obciążenia dla kabla rozwiniętego i zwiniętego.

Nie należy zakładać, że zabezpieczenie termiczne rozwiązuje problem w każdej sytuacji. Jeśli dany model je ma, trzeba sprawdzić w dokumentacji jego obecność, sposób działania i zasady ponownego użycia po zadziałaniu. Zabezpieczenie nie zwalnia z obowiązku właściwego rozwinięcia kabla.

Dlaczego zwój kabla gorzej odprowadza ciepło przy dużym obciążeniu?

Rozwinięty przewód ma większą powierzchnię kontaktu z powietrzem i nie ogrzewa tak intensywnie sąsiednich odcinków. Zwinięty kabel tworzy natomiast zwarte skupisko. Ciepło z jednego zwoju przechodzi do kolejnych, a środkowa część nawoju ma ograniczoną możliwość chłodzenia.

Typowym błędem jest rozwinięcie tylko końcówki potrzebnej do dosięgnięcia urządzenia. Taki sposób może być wygodny przy lekkiej, krótkiej pracy, ale nie powinien być automatycznie uznawany za właściwy przy większym poborze. Im bardziej wymagające urządzenie i im dłużej pracuje, tym ważniejsze jest pełne rozwinięcie kabla zgodnie z instrukcją producenta.

Przekrój 3 × 1,5 mm² i długość przewodu: co ocenić przed pracą?

Oznaczenie 3 × 1,5 mm² informuje o trzech żyłach o przekroju 1,5 mm². Jest to ważna cecha konstrukcyjna, lecz sama nie przesądza, że przedłużacz będzie odpowiedni dla każdego urządzenia i w każdej konfiguracji. Dopuszczalne obciążenie zależy również od konkretnego wykonania produktu, długości przewodu, temperatury otoczenia oraz tego, czy kabel jest rozwinięty.

Długość ma praktyczne znaczenie. Przewód 50 m daje większy zasięg niż 25 m, lecz nie należy na tej podstawie przenosić parametrów z jednego modelu na drugi ani pomijać danych z etykiety. Przed podłączeniem sprawdź informacje producenta umieszczone na produkcie lub w dokumentacji: wartości dla przewodu rozwiniętego i zwiniętego, przeznaczenie oraz zalecenia eksploatacyjne.

Oceń też urządzenie, które ma być zasilane. Jego dane znamionowe, charakter pracy i czas działania trzeba zestawić z danymi konkretnego przedłużacza. Dotyczy to również elektronarzędzi, zwłaszcza używanych długo bez przerwy.

Kiedy rozwinąć przedłużacz bębnowy całkowicie, a kiedy nie wystarczy częściowe rozwinięcie?

Przy większym obciążeniu należy rozwinąć przewód całkowicie. Jest to najbezpieczniejsza praktyka ograniczająca gromadzenie ciepła w nawoju. Pełne rozwinięcie jest zasadne także wtedy, gdy urządzenie pracuje przez dłuższy czas, otoczenie jest ciepłe albo nie znasz dopuszczalnego obciążenia dla kabla zwiniętego.

Częściowe rozwinięcie nie daje gwarancji, że pozostały na bębnie odcinek pozostanie chłodny. Nie oceniaj sytuacji wyłącznie po tym, że urządzenie działa lub że kabel na początku pracy nie wydaje się gorący. Pozycja bębna, zakrycie go materiałami, kontakt z nagrzaną posadzką i brak przepływu powietrza mogą pogarszać warunki chłodzenia.

Kabel rozwijaj bez ostrych załamań, skręceń i prowadzenia pod drzwiami czy ciężkimi przedmiotami. Nie używaj przewodu z uszkodzoną izolacją, luźnym gniazdem, wtyczką albo śladami przegrzania.

IP44 i IP20: jak dopasować przedłużacz do miejsca oraz warunków pracy?

Klasa IP opisuje stopień ochrony obudowy, ale nie stanowi pełnej instrukcji użytkowania. Oznaczenie IP44 należy zawsze czytać razem z przeznaczeniem produktu, instrukcją oraz zaleceniami producenta dotyczącymi pracy na zewnątrz. Nie oznacza ono automatycznie możliwości używania przedłużacza w każdych warunkach pogodowych, w wodzie lub w miejscu stale narażonym na zalanie.

IP20 również trzeba odnieść do warunków rzeczywistych. Taki przedłużacz wymaga ochrony przed wilgocią, opadami i przypadkowym kontaktem z wodą. W każdym przypadku sprawdź stan wtyczek i gniazd, ułóż połączenia poza mokrym podłożem oraz nie pozostawiaj osprzętu w miejscu, gdzie może zostać zalany, uszkodzony lub przejechany.

Przedłużacz bębnowy 25 m, 50 m czy przewód 20 m — dobór rozwiązania do zasięgu i sposobu użytkowania

Bęben jest dobrym rozwiązaniem, gdy potrzebujesz zmiennego zasięgu i chcesz wygodnie przechowywać dłuższy kabel. W ofercie można traktować jako przykłady przedłużacz bębnowy Richmann 25 m 3 × 1,5 mm² H05VV-F IP44 oraz przedłużacz bębnowy Richmann 50 m 3 × 1,5 mm² H05VV-F IP44. Model 25 m wybiera się, gdy taki zasięg wystarcza, a 50 m wtedy, gdy stanowisko jest dalej od źródła zasilania. W obu przypadkach przy większym obciążeniu przewód trzeba rozwinąć i zweryfikować dane producenta.

Jeżeli potrzebujesz stałego, krótszego zasięgu i nie zależy Ci na bębnie, alternatywą może być przedłużacz Richmann 20 m 3 × 1,5 mm² H05VV-F IP20. Jego dobór wymaga jednak uwzględnienia klasy IP i warunków miejsca pracy. Nie wybieraj najdłuższego przewodu „na zapas”, jeśli nie jest potrzebny; dobierz długość do stanowiska, zachowując możliwość bezpiecznego poprowadzenia kabla.

Bezpieczna checklista przed podłączeniem urządzenia do przedłużacza bębnowego

1. Sprawdź na etykiecie lub w instrukcji dopuszczalne obciążenie dla kabla rozwiniętego i zwiniętego.
2. Porównaj te dane z wymaganiami urządzenia oraz przewidywanym czasem pracy.
3. Przy większym poborze rozwiń kabel całkowicie.
4. Zweryfikuj przekrój żył, długość przewodu i klasę IP w odniesieniu do miejsca użytkowania.
5. Obejrzyj izolację, bęben, wtyczkę i gniazda; nie używaj uszkodzonego osprzętu.
6. Ułóż kabel tak, aby nie był zalany, zgnieciony, nadmiernie napięty ani przykryty.
7. Sprawdź zalecenia dotyczące pracy na zewnątrz oraz działanie ewentualnego zabezpieczenia termicznego.

FAQ

Czy przedłużacz bębnowy trzeba rozwijać także podczas krótkiej pracy?

Przy większym obciążeniu tak, nawet jeśli praca ma być krótka. Nagrzewanie zależy od obciążenia i warunków oddawania ciepła, a nie wyłącznie od czasu. Dla lekkich zastosowań zawsze decydują dane producenta danego modelu.

Co może się stać, gdy urządzenie o dużym poborze pracuje z kablem pozostawionym na bębnie?

W zwoju może kumulować się ciepło, co prowadzi do nadmiernego nagrzewania przewodu i osprzętu. Może zadziałać zabezpieczenie termiczne, jeśli produkt je posiada, ale nie należy traktować tego jako normalnego sposobu pracy.

Czy dłuższy przedłużacz 50 m wymaga takiego samego podejścia jak model 25 m?

Tak: przy większym obciążeniu kabel należy rozwinąć, a parametry sprawdzić osobno dla konkretnego produktu. Długość przewodu jest jednym z czynników wpływających na dobór, dlatego nie wolno zakładać identycznych limitów bez odczytania danych producenta.

Jak sprawdzić, jakie obciążenie jest dopuszczalne dla kabla zwiniętego i rozwiniętego?

Odczytaj oznaczenia na przedłużaczu, opakowaniu lub w instrukcji producenta. Szukaj osobnych informacji dla przewodu zwiniętego i całkowicie rozwiniętego oraz zaleceń dotyczących zabezpieczenia termicznego.

Czy oznaczenie IP44 oznacza, że przedłużacz można używać w każdych warunkach na zewnątrz?

Nie. IP44 opisuje określony poziom ochrony obudowy, ale nie zastępuje instrukcji i nie oznacza odporności na każdą sytuację terenową lub pogodową. Należy stosować się do przeznaczenia produktu i zabezpieczyć połączenia przed wodą oraz uszkodzeniami.

Czy przedłużacz HEX do bitów może zastąpić elektryczny przedłużacz zasilający?

Nie. Przedłużacz HEX jest mechanicznym elementem do przekazywania napędu między narzędziem a bitem lub innym osprzętem. Nie przewodzi zasilania i nie ma funkcji kabla elektrycznego z wtyczką oraz gniazdami.
