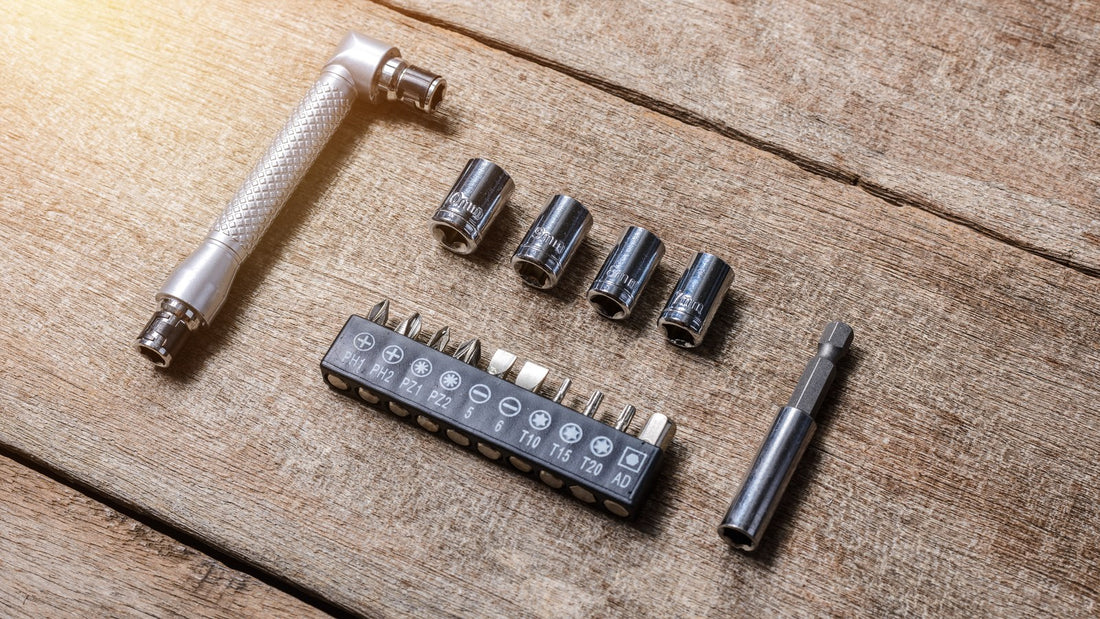

Adapter HEX–kwadrat do nasadek – jak dobrać rozmiar i używać go bezpiecznie?

Adapter HEX–kwadrat pozwala połączyć narzędzie z gniazdem 1/4 cala HEX z nasadką wyposażoną w kwadratowy napęd. To praktyczne rozwiązanie, gdy wkrętarka lub zakrętarka ma pracować z nasadką, ale nie zastępuje ono świadomego doboru całego zestawu.

W kategorii bity i końcówki wkrętakowe znajdziesz adaptery, uchwyty i końcówki przeznaczone do różnych zastosowań. Przed zakupem trzeba jednak porównać nie tylko rozmiar przyłącza, lecz także przeznaczenie narzędzia, nasadki i samego adaptera.

Z artykułu dowiesz się:

• co oznacza trzpień 1/4 cala HEX i czym różni się od kwadratowego napędu nasadki;
• kiedy wybrać kwadrat 1/4, 3/8 lub 1/2 cala;
• dlaczego adapter standardowy i udarowy nie powinny być traktowane zamiennie;
• jak bezpiecznie osadzić zestaw oraz rozpoznać ograniczenia momentu obrotowego.

Co oznaczają HEX i kwadrat w napędzie

HEX oznacza sześciokątny trzpień. W omawianym zastosowaniu najczęściej chodzi o trzpień 1/4 cala, czyli typowy format mocowania bitów w wielu wkrętarkach, zakrętarkach i uchwytach do bitów. Adapter wsuwasz jego częścią HEX do uchwytu narzędzia, tak jak zwykłą końcówkę wkrętakową.

Kwadrat to z kolei napęd po stronie nasadki. Nasadka nie jest zakładana na sześciokątny trzpień, tylko na kwadratowy czop adaptera. Musi mieć identyczny rozmiar gniazda: kwadrat 1/4 cala współpracuje z nasadką 1/4 cala, kwadrat 3/8 cala z nasadką 3/8 cala, a kwadrat 1/2 cala z nasadką 1/2 cala.

Nie należy mylić rozmiaru roboczego nasadki, czyli rozmiaru śruby lub nakrętki, z rozmiarem jej napędu. Przykładowo nasadka do elementu sześciokątnego może mieć konkretny rozmiar roboczy, lecz jej mocowanie od tyłu nadal może być wykonane jako 1/4, 3/8 albo 1/2 cala. To właśnie ten tylny kwadrat decyduje o wyborze adaptera.

Przykładem przejścia 1/4 cala HEX na mały kwadrat jest Adapter do bitów i nasadek 1/4" HEX - 1/4"kwadrat. Taki format odpowiada wyłącznie za zgodność wymiarów połączenia; przed pracą nadal trzeba zweryfikować przeznaczenie wszystkich elementów.

Jak dobrać kwadrat 1/4, 3/8 i 1/2 cala

Dobór zacznij od nasadki, którą już masz lub planujesz kupić. Odczytaj oznaczenie jej napędu, a następnie wybierz adapter z takim samym kwadratem. Dopiero później sprawdź, czy trzpień adaptera pasuje do uchwytu narzędzia. W tym poradniku chodzi o adaptery z wejściem 1/4 cala HEX.

• Kwadrat 1/4 cala stosuje się zwykle tam, gdzie liczą się kompaktowość i praca przy mniejszych połączeniach. Jest naturalnym wyborem do nasadek z napędem 1/4 cala.
• Kwadrat 3/8 cala jest pośrednim formatem napędu. Wybierz go wyłącznie wtedy, gdy dokładnie taki kwadrat ma używana nasadka.
• Kwadrat 1/2 cala odpowiada nasadkom z gniazdem 1/2 cala. Zwiększa możliwości połączenia pod względem rozmiaru napędu, ale nie podnosi automatycznie wytrzymałości trzpienia 1/4 cala HEX ani narzędzia.

Ostatnia zasada jest szczególnie ważna. Adapter 1/4 cala HEX na kwadrat 1/2 cala umożliwia fizyczne osadzenie odpowiedniej nasadki, ale nie oznacza, że zestaw należy traktować jak pełnowymiarowy klucz z napędem 1/2 cala. Przykładem takiego przejścia jest Adapter do nasadek i bitów 1/4" HEX - 1/2" kwadrat. Przed użyciem sprawdź zalecenia producenta adaptera, nasadki oraz urządzenia.

Typowy błąd polega na doborze „największego” adaptera na zapas. Większy kwadrat ma sens tylko wtedy, gdy wymaga go nasadka. W pozostałych przypadkach może zwiększać długość zestawu, pogarszać dostęp w ciasnym miejscu i zachęcać do użycia nadmiernej siły.

Adapter standardowy a udarowy

Adapter standardowy jest przeznaczony do pracy zgodnej z jego deklarowanym zastosowaniem. Jeśli narzędzie generuje udary, sprawdź wyraźnie, czy adapter oraz nasadka są dopuszczone do takiej pracy. Samo dopasowanie 1/4 cala HEX i kwadratu nie potwierdza przydatności do obciążeń udarowych.

W zastosowaniach udarowych liczy się cały układ: narzędzie, adapter, nasadka i mocowany element. Do pracy z kluczem udarowym warto dobierać akcesoria przeznaczone przez producenta do udaru oraz korzystać z rozwiązań z tej samej grupy zastosowań. Przydatnym przykładem jest Zestaw adapterów do nasadek udarowych 3 szt..

Zakrętarka udarowa i klucz udarowy to również nie to samo pod względem mocowania oraz charakteru pracy. Jeżeli szukasz narzędzia z kwadratowym napędem do nasadek, porównaj rozwiązania w kategorii klucze udarowe. Nie używaj adaptera jako sposobu na obejście ograniczeń wskazanych dla narzędzia.

Moment obrotowy i najsłabszy element zestawu

Bezpieczny moment całego zestawu ogranicza jego najsłabszy element. Może nim być trzpień 1/4 cala HEX, korpus adaptera, połączenie zatrzaskowe, nasadka, uchwyt narzędzia albo samo urządzenie. Z tego powodu nie wolno zakładać, że duża nasadka lub większy kwadrat „przeniosą” bez ograniczeń moment generowany przez zakrętarkę.

Adapter nie mnoży momentu. Przekazuje go pomiędzy narzędziem a nasadką, a dodatkowo może wprowadzić luz lub wydłużyć ramię działania siły. Przy długim zestawie łatwiej o odchylenie od osi śruby, obciążenie boczne i uszkodzenie elementu. Redukcje oraz adaptery mogą także zmieniać praktyczny komfort pracy, lecz nie podwyższają dopuszczalnych obciążeń komponentów.

Przerwij pracę, jeśli pojawia się nadmierny luz, wysuwanie nasadki, odkształcenie, pęknięcie, nietypowy hałas lub wyraźne nagrzewanie. Nie próbuj „dokręcić jeszcze trochę” po zauważeniu takich objawów. Do połączeń wymagających kontrolowanego momentu stosuj metodę i narzędzia odpowiednie do wymagań montażowych.

Jak prawidłowo osadzić adapter i nasadkę

1. Sprawdź oznaczenie uchwytu narzędzia: adapter z trzpieniem 1/4 cala HEX wymaga właściwego gniazda HEX.
2. Porównaj kwadrat adaptera z gniazdem nasadki. Rozmiary muszą być takie same.
3. Zweryfikuj przeznaczenie do pracy standardowej albo udarowej zgodnie z informacjami producentów adaptera, nasadki i urządzenia.
4. Wsuń trzpień HEX do końca i upewnij się, że mechanizm uchwytu go trzyma. Następnie osadź nasadkę do pełnego kontaktu z kwadratem.
5. Przed obciążeniem wykonaj krótki test przy małej prędkości. Trzymaj narzędzie w osi połączenia i nie wywieraj nacisku bocznego.
6. Po pracy obejrzyj adapter, nasadkę i uchwyt. Uszkodzonego elementu nie używaj ponownie.

Krótka checklista przed zakupem:

• mam narzędzie z uchwytem 1/4 cala HEX;
• znam rozmiar kwadratowego gniazda swojej nasadki;
• sprawdziłem, czy praca będzie standardowa czy udarowa;
• porównałem zalecenia producenta dla wszystkich elementów;
• nie planuję przenosić obciążeń większych, niż dopuszcza najsłabsza część zestawu.

Przykładowe adaptery z oferty

Do połączenia uchwytu 1/4 cala HEX z nasadką o kwadracie 1/4 cala można rozważyć Adapter 1/4" 50 mm do wkrętarki na klucze nasadowe 1/4" x 1/4". Jego wybór nie zwalnia jednak z kontroli rodzaju narzędzia i nasadki.

Gdy potrzebujesz kilku formatów do zastosowań udarowych, punktem wyjścia może być wspomniany zestaw adapterów do nasadek udarowych. Natomiast adapter 1/4 cala HEX na kwadrat 1/2 cala jest rozwiązaniem dla nasadki z dokładnie takim gniazdem, a nie uniwersalnym sposobem na ciężkie odkręcanie. Każdy z tych produktów warto traktować jako element określonego układu, nie samodzielną gwarancję kompatybilności.

FAQ

Jaki adapter do nasadki 1/2 cala?

Potrzebujesz adaptera z kwadratem 1/2 cala po stronie nasadki, np. adaptera 1/4 cala HEX na 1/2 cala kwadrat, jeśli Twoje narzędzie ma uchwyt 1/4 cala HEX. Sprawdź też, czy adapter, nasadka i narzędzie są przeznaczone do planowanego obciążenia oraz rodzaju pracy.

Czy adapter można stosować z zakrętarką?

Można tylko wtedy, gdy uchwyt zakrętarki pasuje do trzpienia adaptera, a producent dopuszcza taki sposób użycia. Przy zakrętarce udarowej koniecznie zweryfikuj przeznaczenie udarowe adaptera i nasadki. Nie zakładaj zgodności wyłącznie na podstawie rozmiaru 1/4 cala HEX.

Dlaczego adapter pęka?

Najczęstsze przyczyny to przekroczenie dopuszczalnego obciążenia, użycie nieprzeznaczonego adaptera przy udarze, praca pod kątem, nadmierny luz połączenia albo zużycie elementu. Pęknięcie może też wynikać z niezgodności całego zestawu, dlatego po uszkodzeniu należy skontrolować również nasadkę i uchwyt narzędzia.

Czy redukcja zmienia moment?

Redukcja ani adapter nie zwiększają momentu narzędzia; przekazują go na kolejne elementy układu. Mogą natomiast zwiększyć długość zestawu i podatność na odchylenie lub luz. Granicę bezpiecznej pracy wyznacza zawsze najsłabszy element: adapter, nasadka, narzędzie lub ich połączenie.
